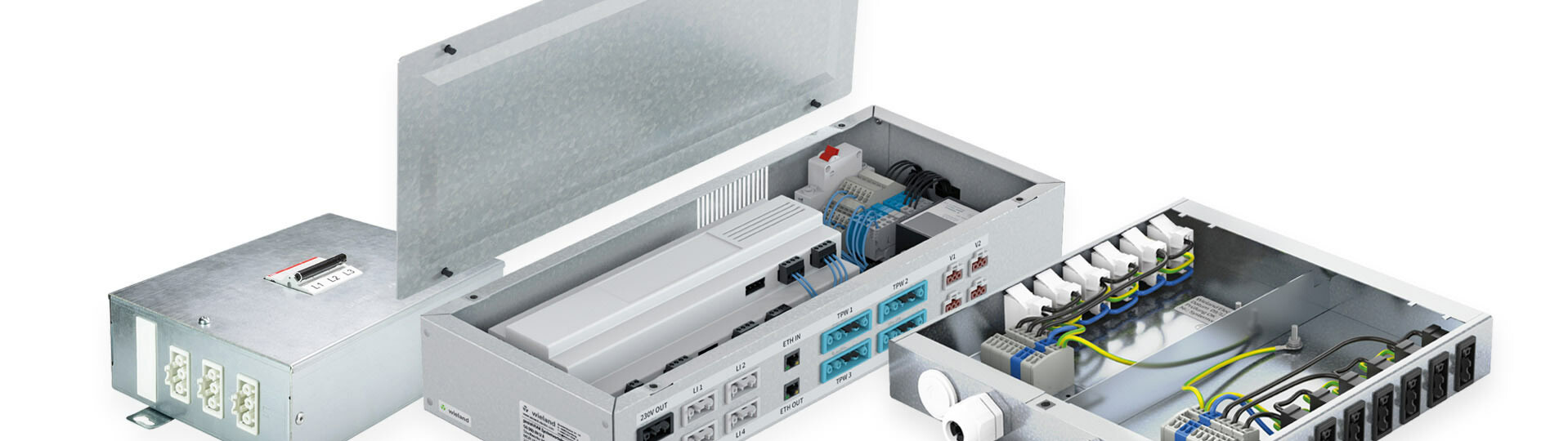

GESIS® RAN – Dağıtım Kutuları

Bu dağıtım kutuları, elektronik bileşenlerin yüke yakın şekilde merkezi olmayan kurulumunu mümkün kılar. Uygulama yelpazesi, binalardaki saf enerji dağıtımından bina otomasyonuna ve endüstriyel tesislere kadar uzanmaktadır.

ESNEK BİNALAR İÇİN AKILLI DAĞITIM KUTULARI

Wieland, verimli, tak-çalıştır ve merkezi olmayan elektrik tesisatı için deneyimli ve güvenilir ortağınızdır. Dağıtım kutularımız arasında projeniz veya işletmeniz için akıllı ve pratik çözümü bulacaksınız. Güç ve sinyal dağıtımından I&C uygulamalarına ve eksiksiz oda çözümlerine kadar — tam olarak ihtiyacınız olan her şey burada.

Çözümlerimiz kısa planlama ve gerçekleştirme sürelerini mümkün kılar; ön üretim ve konfigürasyon yoluyla optimize edilmiş inşaat süreçlerine olanak tanır. Planlama aşamasında bireysel projeye özgü isteklerinize elbette yanıt veriyoruz.

DAĞITIM KUTULARIMIZIN UYGULAMA ALANLARI

Ofisler

Perakende – Mağazalar

Eğitim

Hastaneler

Oteller

İklim hedeflerine ulaşırken kaynak ve maliyetten tasarruf etmek amacıyla binaların enerji verimliliği, yeni yapı ve renovasyonda giderek daha önemli bir rol oynamaktadır. Bunun yanı sıra akıllı binalara dönüşüm, esnek ve iletişim özellikli sistemler ve ürünler gerektirmektedir. Bu noktada merkezi olmayan elektrik tesisatı değerini kanıtlamıştır: Dağıtım kutularımız, tak-çalıştır tesisat için gerekli kurulum alanını sunar — en çeşitli uygulama alanlarında en farklı uygulamalar için:

Ofis binaları
İdari binalar
Perakende – Mağaza
Havalimanları
Okullar / Eğitim kurumları
Oteller

Dağıtım kutumuz, yüksek taleplerin ve zorlu ortamların bir arada bulunduğu her yerde kullanılabilir — dolayısıyla nem bile teknolojimiz için sorun teşkil etmez.

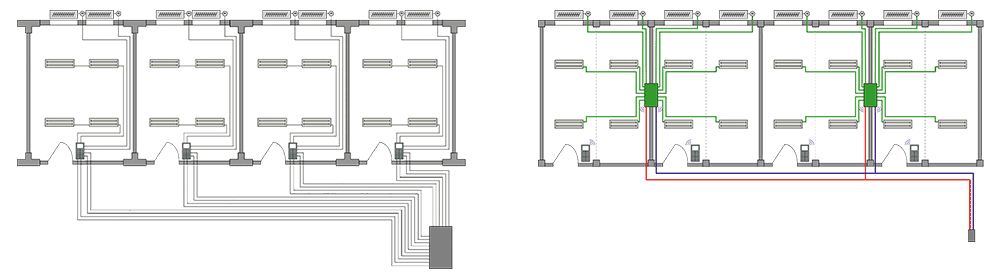

MERKEZİ DAĞITIMI MERKEZİ OLMAYAN DAĞITIMDAN NE AYIRT EDER?

	MERKEZİ DAĞITIM – ZAHMETLI UYGULAMA	MERKEZİ OLMAYAN DAĞITIM – AKILLI TESİSAT
Tesisat odası	100%	yaklaşık %50*
Hat uzunlukları	100%	%30*
İz genişliği	100%	%60*

Merkezi tesisat

Merkezi olmayan tesisat

100%

54%

🌿

Süre

100%

68%

🌿

Süre + Malzeme

100%

33%

🌿

Yangın yükü

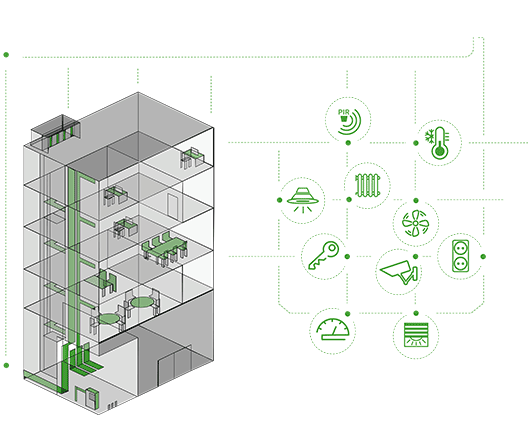

Wieland dağıtım kutuları, IEC 61439 standardına uygun olarak, IEC 61535 standardına uygun montaj konnektör sistemlerimiz ve sistem bileşenleriyle birlikte merkezi olmayan elektrik tesisatı için bir binanın sinir sistemini oluşturur. Merkezi olmayan enerji, sinyal ve veri dağıtımından akıllı binalar için dağıtım kutularına kadar doğru çözümü sunuyoruz.

AVANTAJLARINIZA GENEL BAKIŞ

Optimize edilmiş proje süreçleri
Güvenilir şekilde hesaplanabilir

Kolay planlama
Net yapılar

Bireysel olarak donatılabilir
İstediğiniz bileşenlerin kurulumu

DAĞITIM KUTULARIMIZIN SUNDUKLARI

UYGULAMALAR – MERKEZİ OLMAYAN TESİSAT

İş yeri beslemesi
Enerji ve veri dağıtımı
Aydınlatma ve perde kontrolleri
Bina otomasyonu
Oda otomasyonu
ve daha fazlası

PLANLAMA

Etkili şekilde planlanabilen küçük birimler
Yapı başına birkaç farklı tipe indirgeme
Bireysel tasarım
Tek tek iletkenler için klemens şeması gerekmez
Net bir yönetim yapısının desteklenmesi
Toplam hat uzunluklarının azaltılması
Wieland’dan destek

UYGULAYAN FİRMALAR ARASINDAKİ ARAYÜZLER

Tak-çalıştır özelliği sayesinde kablolama, montaj ve devreye alma işlemlerinin kolay ayrılması
Sorumluluk sınırlarının açık görünürlüğü
İyi firma koordinasyonu imkânı
İnşaat sürecinin basit tasarımı — kablo döşemeden devreye almaya kadar
Hata durumunda kolay analiz imkânı

GÜVENLİ TESİSAT

Yüksek düzeyde endüstriyel ön üretim
Ön entegrasyon ve net arayüzler
Neredeyse hiç dokümantasyon çalışması gerekmez
Kısa montaj süresi
Tak-çalıştır sistemin kodlaması sayesinde tesisat hatası yok

İŞLETİM

Değişiklikler kolayca entegre edilir
Tak-çalıştır özelliği sayesinde arıza tespitinde destek
Fonksiyonel birimlerin hızlı değiştirilmesiyle arıza giderme
İyi ön planlama ile uzantıların kolay eklenmesi

TAK-ÇALIŞTIRIR ARAYÜZLER SAYESİNDE ESNEKLİK

gesis® Konnektörler

RST® Konnektörler

revos endüstriyel konnektörler

MONTAJ SEÇENEKLERİ

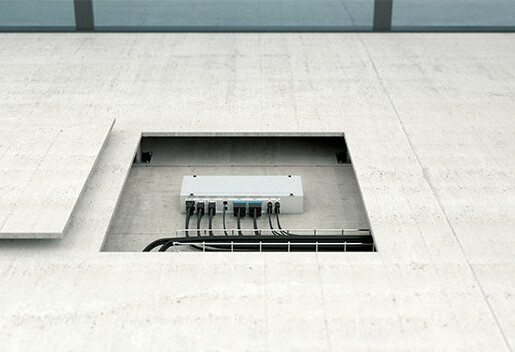

Zemine montaj

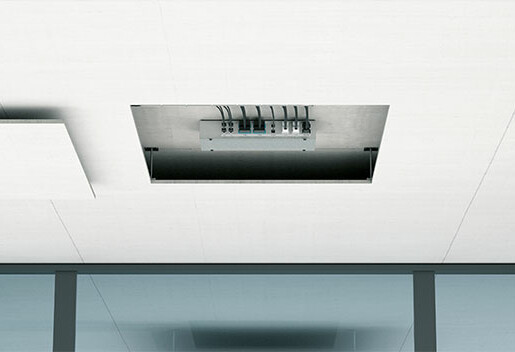

Tavana montaj

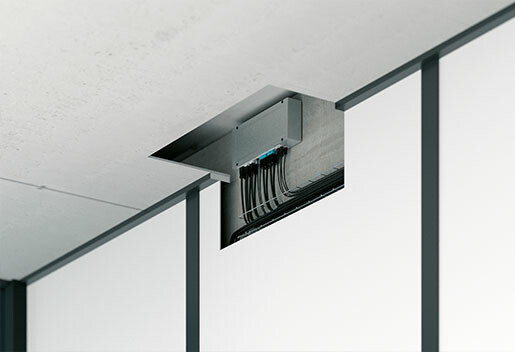

Duvara montaj

ARMATÜRLER İÇİN KONFEKSİYON

HER ELEKTRONİK İÇİN YER

Kolektörlere her türlü elektroniği monte ediyoruz!

Üçüncü taraf üreticilerden temin edilen MSR veya otomasyon cihazları
Wieland güç kaynakları ve aşırı gerilim koruması
Kablolama için klemens blokları
MCB/RCB
Özelleştirilmiş çözümler

CİHAZLARIN MONTAJI

Burada tüm seçenekler açık olup tasarım kullanılan bileşenlere bağlıdır.

Çeşitli profillerdeki montaj raylarına (H, G, C) zemin hizasında veya yükseltilmiş olarak montaj mümkündür
Doğrudan kolektör tabanına montaj
Destek plakaları üzerine perçinli veya vidalı montaj

ISIL YÜK

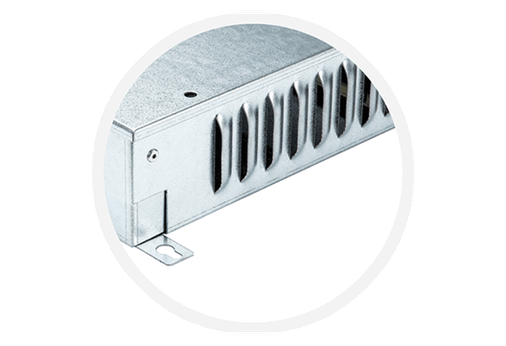

Artan güç kaybı ve ısı dağılımına sahip cihazların kurulumunda havalandırma açıklıkları gerekli olabilir.

CİHAZLARIN ERİŞİLEBİLİRLİĞİ

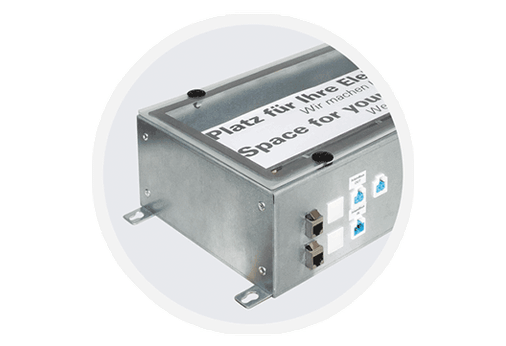

İç bileşenlere devreye alma, işletim veya arıza giderme için erişilebilir olması gerekir.

Kapağın açılması
Kapaktan dışarı çıkma
Kapaktan geçip bir kapakla örtülme
Mühürlenebilir

DAĞITIM KUTULARI GENEL BAKIŞI – ÜRÜN AİLESİ

Sağlam dağıtım kutularımızı çeşitli tasarımlarda sunuyoruz. Elbette gereksinimleriniz için doğru varyantı seçmenizde size yardımcı olmak amacıyla her zaman danışmanlık hizmeti sunmaktan memnuniyet duyarız:

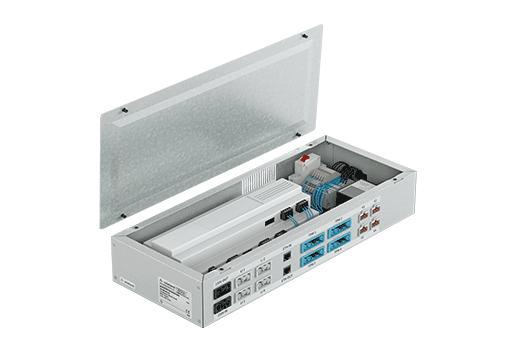

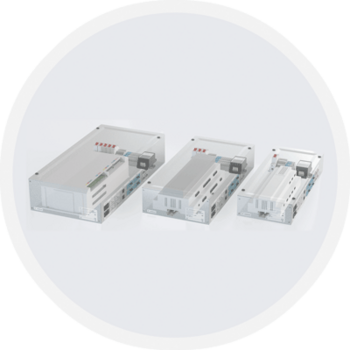

Dağıtım Kutusu MSR

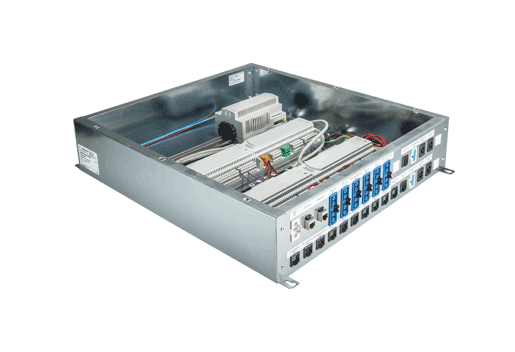

Bu dağıtıcı, bir kat alanı için gerekli tüm MSR teknolojisi bileşenlerini barındırır. Bunu yaparken bir inşaat projesinde MSR yüklenicileriyle yakın iş birliği yapıyoruz.

Dağıtım Kutusu RAU
Bu, aydınlatma, perde ve oda sıcaklığının otomasyonu için I/O’larla tanımlanmış alanları kapsar. Bir oda biriminin tüm I/O’ları dahil edilmiş olup örneğin güç kaynakları ile tamamlanabilir.

Dağıtım Kutusu RVG
Her alanda esneklik. Boş muhafazalarımızla kurulumlarınız için maksimum olanaklar sunuyoruz. Standart programımızdan size uygun muhafazayı seçer ve gerekli arayüzlerinize uygun flanş plakaları ile tamamlarsınız.

Dağıtım Kutusu CPO

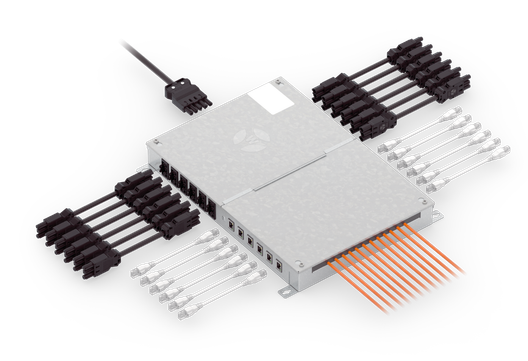

Konsolidasyon noktaları, sabit tesisattan tak-çalıştır tesisata geçiş için merkezi olmayan dağıtım noktasını sağlar. Konsolidasyon noktaları saf enerji veya saf veri dağıtıcıları olarak, ayrıca kombine olarak da mevcuttur. Gerekirse FI/LS’yi de kayıt altına alır.

Dağıtım Kutusu SPZ
Bu dağıtıcı, ortamında biraz nem olabileceği durumlarda özellikle uygundur. Plastik muhafaza standart bir tedarik programından geliyorsa tüm gerekli bileşenler monte edilebilir.

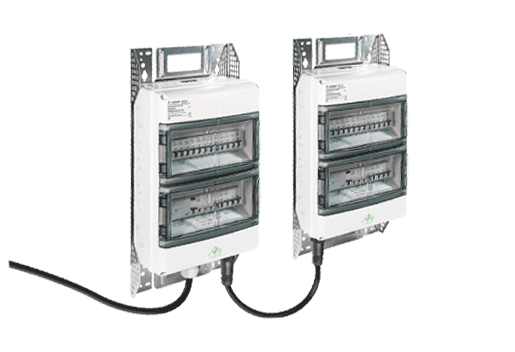

Dağıtım Kutusu WIV
Bu dağıtıcı örneğin fuar standlarını hızla elektrikle donatmak ve güvenli, güvenilir güç dağıtımını sağlamak için kullanılabilir. gesis® ve RST® montaj konnektör sistemlerimiz sayesinde güç dağıtıcısı tak-çalıştır prensibine göre kurulabilir.

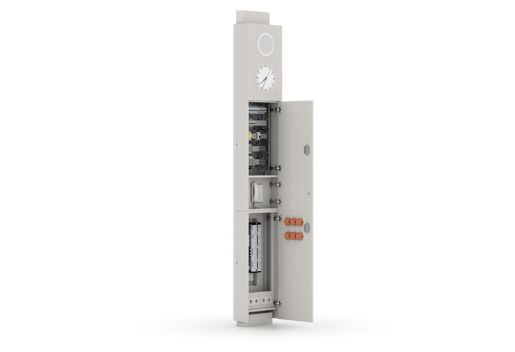

Dağıtım Kutusu INS
Dağıtım kutusunun bu varyantı ağırlıklı olarak okul yenileme/yeni yapım alanında kullanılır. Servis direği, elektrik tesisatı ile modern oda otomasyonuna yönelik gereksinimleriniz arasındaki bağlantıyı sağlar.

Tekil varyantlara ilişkin daha fazla bilgiye aşağıdaki ürün sayfalarında ulaşabilirsiniz.

AKILLI HİZMETLER

Kavramsal tasarımdan ihaleye kadar — deneyimli çalışanlarımız projenize sahada da eşlik eder.

Boyutlandırma planlaması
Elektrik arayüzlerinin tasarımı ve tanımlanması
Tesisat planlaması
Sabitleme tasarımı

Gerekli olduğunda, gerekli ihale metinlerini müşterilerimizle birlikte hazırlıyoruz.

Kamu ihaleleri için tarafsız ifadelerle
Metin formatında (.txt veya .docx)
GAEB formatında
Mutabakat ile diğer formatlarda da

Dağıtıcılar için gerekli belgeler dijital ortamda sunulur — müşteri talebine göre diğer biçimlerde de temin edilebilir. Bu, müşterilerimizin çok sayıda ayrıntı işinden tasarruf etmesini sağlar.

Mekanik montaj diyagramları
Elektrik kablolama diyagramları
Parça listeleri

Koruyucu şalterler, otomasyon cihazları ve güç kaynakları gibi fonksiyonel bileşenler dağıtım panosuna monte edilmelidir.

Özellikle bina otomasyonu sektöründen pek çok müşterimiz elektronik bileşenlerini Wieland'a teslim eder
Wieland, dağıtıcıları fonksiyonel birimler oluşturmak üzere aktif ve pasif bileşenlerle tamamlar

İnşaat programlarına uyum sağlamak amacıyla kolektörleri diğer bileşenlerle birlikte toplayarak şantiyeye zamanında teslim edebiliyoruz.

Önceden tanımlanmış birimler için, örn. Katlar
Dış kablolar, konnektörler vb. dahil dağıtım kutuları
Önceden monte edilmiş, harici saha cihazları (vana aktüatörleri, çiy noktası monitörleri...)

Dağıtım kutuları, geçerli standartlar ve yönergeler doğrultusunda üretilir ve parça testi yapılır.

Parça testi
Müşteri talebine göre CE işaretlemesi
EMC değerlendirmesi
IP koruma tipi değerlendirmesi

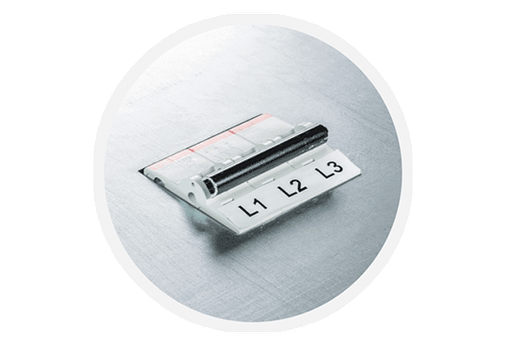

Giriş/çıkışların etiketlenmesi ve etiket veya kimlik numaralarının uygulanması, ekipmanın oluşturulması ve işletimi için vazgeçilmezdir.

Bireysel yazı uygulaması
Örn. dahili veya önceden ayarlanmış cihaz kimliklerinin uygulanması
AKS uygulaması
Barkod veya QR kod oluşturma

S.S.S.

Merkezi olmayan tesisat, basit proje planlaması ve kısa kurulum süreleri sayesinde hızlı devreye almayı mümkün kılar.
Basit ve geleceğe yönelik yapılar sayesinde geriye dönük montajlar esnektir.
Daha küçük tesisat odaları sayesinde daha fazla net kullanılabilir alan. Merkeziyetsizlik sayesinde otomasyon elektroniği ana dağıtımda yer almaz.
Tüketicinin hemen öncesine kadar üç fazlı güç kaynağı, bu enerji verimliliğini artırır.
Oda otomasyon cihazları ilgili odada, sigorta elemanları (MCB/RCB) doğrudan yerinde bulunur.

Dağıtım panosu, IEC 61439'a göre bir şalt kombinasyonudur. Wieland dağıtım kutuları, projeye özgü olarak elektrik tesisatının yanı sıra bina otomasyonunun tüm gerekli bileşenlerini barındırır. Dağıtıcı kutular, saha ve yönetim seviyelerine uygun arayüzler sağlayan bir kara kutu olarak değerlendirilebilir.

Geleneksel tesisatın aksine, hatları önce döşeyebilir ve dağıtım kutusunu daha sonra kurabilirsiniz.
Sağlam sac çelik muhafaza, zorlu inşaat ortamında hassas elektronik dahili cihazları korur.
Kolektörler duvarlara, tavanlara ve zeminlere monte edilebilir. Kolay montaj için sabitleme, sekmelere yerleştirilen anahtar delikleri aracılığıyla yapılır.
Tesisatın tak-çalıştır özelliği kurulumu hızlı, kolay ve güvenli kılar.
Montaj konnektör sistemlerinin kodlaması sayesinde yanlış bağlantı önlenir.

Dağıtım kutularımız CE sertifikalıdır.

Sistem kolektörünün açılması CE işaretlemesini geçersiz kılmaz. Ancak dağıtıcıda iletken kesitleri gibi değişiklikler yaparsanız sertifikasyon geçerliliğini yitirir.

Dağıtım kutuları; EMC, sıcaklık, IP, IK testi ve korozyon testini kapsayan bir tip testine tabidir. Bunun yanı sıra görsel muayene, kısa devre ve ters kutuplama testi ile süreklilik testinden oluşan bir rutin test de uygulanır.

Müşteri talebine göre fonksiyonel test de gerçekleştirilebilir.

Gerekirse dağıtıcılar, şantiyeye tam parametreli olarak teslim edilir ve herhangi bir ek saha önlemi olmaksızın doğrudan devreye alınabilir.
Fonksiyonel test, test fişleri aracılığıyla gerçekleştirilir.
Dağıtım kutularımızın tak-çalıştır özelliği sayesinde bireysel bileşenler kolayca değiştirilebilir.

gesis® montaj konnektör sistemiyle tak-çalıştır elektrik tesisatımız sayesinde dağıtım kutuları kolaylıkla ve hızla değiştirilebilir. Bu amaçla mevcut altyapı kullanılır.

1. FİKİR
Geleceğe yönelik bina planlaması için yenilikçi çözümler gereklidir. Merkezi olmayan ve mümkünse tak-çalıştır bir tesisat size çok fazla esneklik sunar ve değerlendirilmelidir.

2. KAVRAM
Bina sahiplerine veya karar vericilere sunum için sizin için bir konsept hazırlamaktan memnuniyet duyarız.

Teknik İletişim:
Tel. +49 951 9324-996 / E-Posta: building@wieland-electric.com
Genel merkezimiz aracılığıyla yerel temsilcinizle iletişime geçin
Tel. +49 951 9324-0 / E-Posta: info@wieland-electric.com

3. SOMUTLAŞTIRMA
Ön/tasarım aşamasındasınız: Somut planlamanızın hayata geçirilmesinde maliyet tahmininden ihaleye kadar size destek oluyoruz.

4. İHALE VE TEKLİF
İhale piyasaya çıkar çıkmaz, uygulayan firmalar tekliflerini bizden alır ve uygulamayı üstlenmek için başvurabilir.

5. SİPARİŞ
Uygulayan firma, planlanan uygulamanın doğruluğunu kolektör planlarını imzalayarak onaylar. Kolektörlerin üretimi başlatılır.

6. TESLİMAT
Parça testi yapılmış dağıtıcılar, gerekirse ek devreye alma ile birlikte kararlaştırılan şekilde istenen adrese teslim edilir.

7. DAHA FAZLA HİZMET
Başka konular gündeme gelmesi halinde sahada ve Bamberg'deki ekibimiz her zaman yanınızdadır.

Ürünlerimizle bina tesisatı sizin için ne anlama geliyor?

1. TEMEL GENEL BAKIŞ
Öncelikle birkaç temel sorunun yanıtlanması gerekir.

Hangi fonksiyonlar entegre edilecek?
Hangi elektronik kullanılacak?
Hangi oda birimleri kontrol edilecek?
Mevcut veya gerekli inşaat alanı ne kadardır?
Tesis tesisatı tak-çalıştır olacak mı?

2. DANIŞMA RANDEVUSU
Bizimle iletişime geçin ve bir danışma randevusu alın. Bu randevuda gerekli ayrıntılar netleştirilebilir. Randevunun hedefleri arasında dağıtım kutusunun belirlenmesi, ihale metninin tanımlanması ve maliyet tahmini yer alır.

Elektronik ve dahili bileşenlerin belirlenmesi
Bağlantı tipinin belirlenmesi
Dağıtıcı boyutu ve malzemesinin planlanması
Dağıtım varyantları ve miktar yapılarının optimizasyonu
Konnektörler veya monte edilmiş kablolar gibi aksesuarların belirlenmesi

3. İHALE
Kolektörleri ve aksesuarları ihaleye çıkarırsınız.

Bizden maliyet tahmini alırsınız
İhale metinlerini hazırlıyoruz — tarafsız olarak da
Kurulum firmalarından gelen sorguları biz yönetiriz

4. UYGULAMA
Uygulayan firma gerekli bileşenleri sipariş eder.

Wieland proje yöneticisinin atanması
Yerleşim planı ve EPLAN'ın hazırlanması
Uygulayan firmanın imzasıyla dağıtıcıların nihai onayı
Geçerli standart ve yönergeler doğrultusunda dağıtım kutularının üretimi ve rutin testi
Belge ve planların yükleniciye teslimi

Tesisat ve süreçte ne değişiyor?

1. MÜKEMMELİYET
Maliyet hesaplamasını siz oluşturursunuz.

İhale şartnamesine uygun olarak Wieland'dan teklif talep edilmesi
Daha kesin spesifikasyonlara ihtiyaç duyulabilmesi
Bireysel müşteri çözümü durumunda net teklif hazırlanması

2. NİHAİ DAĞITIM
Sipariş verdikten sonra dağıtıcı kutularını sipariş edin.

Wieland proje yöneticisinin atanması
Yapı ve kablolama belirlenmesi — koordineli olarak
Gerçek koşullar temelinde optimizasyon çabası
Teslimat ve lojistik görüşmesi
Wieland Electric tarafından çizim hazırlanması
Müşteri tarafından üretime onay verilmesi
Gerekirse numune alınması

3. WIELAND'DA ÜRETİM
Kolektörler, anlaşmalara göre Wieland'da üretilir.

Sac metalin işlenmesi ve gerekirse kaplanması (plastik)
Elektronik ve diğer cihazların kurulumu ve kablolanması, dağıtım panolarının etiketlenmesi
Kolektörlerin parça testi

4. TESLİMAT
Dağıtıcı kutular, kararlaştırılan şekilde istenen adrese teslim edilir.

Kolektörlerin diğer bileşenlerle birlikte siparişe göre teslimi
Nakliye firması aracılığıyla istenen adrese zamanında teslimat

Yazılım ve donanım, müşteri özelliklerine göre parametrelendirilir. Bunun yanı sıra etiketleme ve devreye alma gerçekleştirilir. Üçüncü taraf sistemlerden olası ürünler entegre edilebilir. Ayrıca merkezi olmayan elektrik tesisatının genel konsepti hakkında danışmanlık hizmeti sunmaktan memnuniyet duyarız.

Evet, ihale metinleri ortak anlaşmalara göre hazırlanır.

BİZDEN ALACAKLARINIZ:

Wieland Electric'e doğrudan atıfta bulunan ihale metinleri
Tarafsızlaştırılmış ihale metinleri
Word ve GAEB formatlarında ihaleler; diğer formatlar talep üzerine

Dağıtım kutularımız çok çeşitli tasarımlarda mevcuttur; bu sayede hem iç mekan (IP2x) hem de dış mekan (IP6x) uygulamalarını kapsayabiliyoruz.

Standart olarak dağıtım kutularımız 1 mm sac çelikten üretilmektedir. Kapak için çelik plaka veya akrilik cam arasında seçim yapabilirsiniz. Muhafazalar ve kapaklar için diğer malzeme ve kaplamalar talep üzerine mevcuttur.

Muhafaza boyutu, gereksinimlerinizi karşılayacak şekilde özelleştirilebilir. Aynı zamanda standardizasyondan yararlanıyoruz.

Evet, Wieland dağıtım kutuları istediğiniz renge göre renklendirilebilir.
