DAĞITIM KUTUSU RAU
Akıllı dağıtım kutularımızla enerji verimli oda otomasyonunuz için gerekli altyapıyı sunuyoruz.

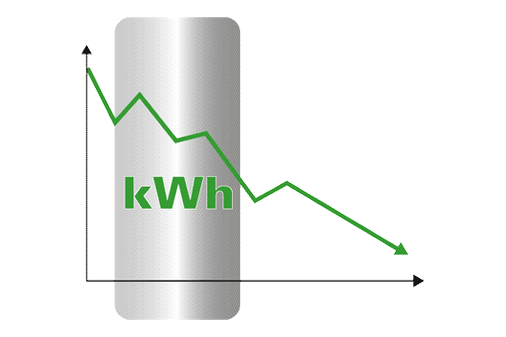

BIBERACH ÜNİVERSİTESİ'NİN ENERJİ TASARRUFU KONUSUNDA YÜRÜTTÜĞÜ ÇALIŞMA
Biberach Uygulamalı Bilimler Üniversitesi’nde ders dönemi süresince farklı otomasyon seviyelerine sahip üç odada bilimsel bir çalışma yürütülmüştür. Bu süreçte önemli tasarruf potansiyeli tespit edilmiştir. Elektrik enerjisi tüketiminde %30’dan fazla, ısıtma enerjisi tüketiminde ise %50’den fazla tasarruf mümkündür! Üstelik tüm bunlar, herhangi bir yapısal değişiklik yapılmadan mevcut yapı içinde gerçekleştirilebilmektedir.
“Bina Otomasyonu ile Enerji Verimliliği” başlıklı çalışma, Prof. Dr.-Ing. Martin Becker ve ekibi tarafından üç yıl boyunca yürütülmüştür.

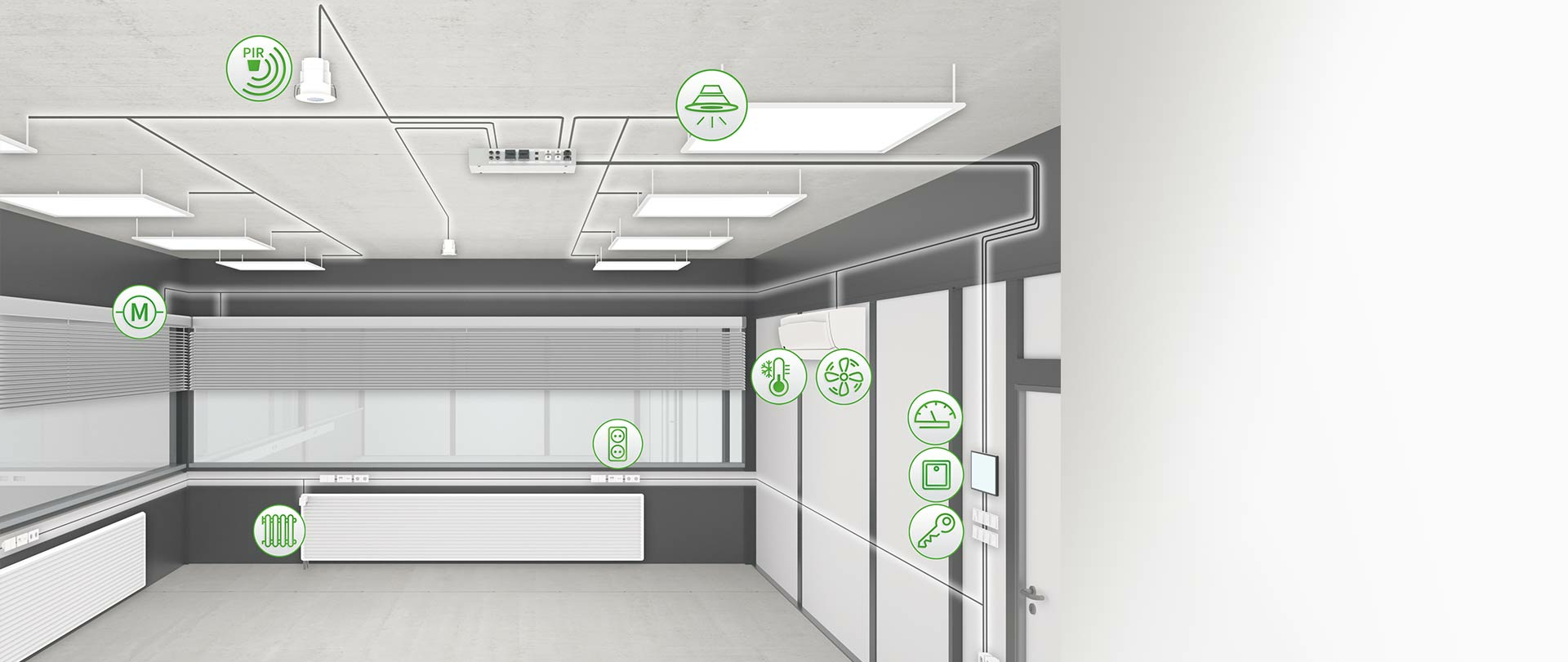

MERKEZİ OLMAYAN ODA OTOMASYONU KURULUMU
Aydınlatma, gölgeleme ve oda sıcaklığı alanları, optimal bir çalışma ortamının sağlanmasında belirleyici rol oynamaktadır. Bu unsurların görevlerini en iyi şekilde yerine getirebilmesi için akıllı oda otomasyonu cihazları vazgeçilmezdir. Hızlı, esnek ve güvenli kurulum için dağıtım kutularımız aracılığıyla cihazları takılabilir, merkezi olmayan elektrik tesisatına entegre ediyoruz.
DAĞITIM KUTULARI RAU'NUN UYGULAMA ALANLARI
Ofis binaları
Perakende / Mağazalar
Havalimanları
Hastaneler
Oteller
AKILLI ODA OTOMASYONU CİHAZLARI
DAĞITIM KUTULARI — SİZİN İÇİN AVANTAJLAR
- Zaman ve kaynak tasarruflu kurulum
- Bireysel montaj
- Oda otomasyonu doğrudan odaya yerleştirilir
- Sigorta elemanları doğrudan yerinde bulunur
- Geleceğe yönelik — her an ayarlama yapılabilir
- Bina otomasyon seviyeleri arasında merkezi olmayan arayüz
- Otomasyon seviyesi
- Saha seviyesi
HER ELEKTRONİK İÇİN ALAN
Aydınlatma, perde ve oda sıcaklığı otomasyonu için I/O’larla belirli alanların kapsanması.
- Bir oda biriminin tüm I/O’larının dahil edilmesi
- Örneğin güç kaynakları ile tamamlama
- Nokta kablolama desteği
- Takılabilir veya doğrudan bağlantı
- Wieland’dan veya ekstra olarak elektronik
GÜÇ KAYNAĞI
TAKILABİLİR VERİYOLU BAĞLANTISI
Örn. KNX
ETHERNET VEYA DİĞER VERİYOLU SİSTEMLERİNE ARAYÜZ

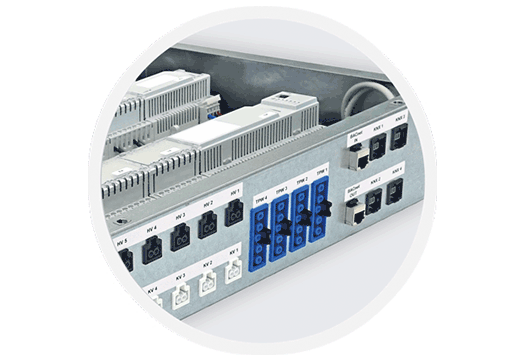

ELEKTRONİK BİLEŞENLERİNİZ İÇİN ALAN
Örn. oda otomasyon kontrolörü, ağ teknolojisi vb.

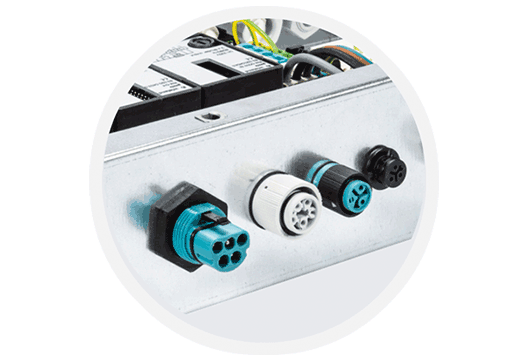

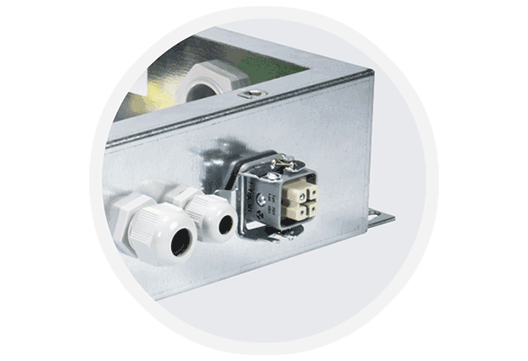

ELEKTRİKSEL ARAYÜZLER
TAKILABİLİR BAĞLANTI SEÇENEKLERİ SAYESINDE BİNALARDA YAYGIN OLARAK KULLANILAN VERİYOLU SİSTEMLERİNE DESTEK

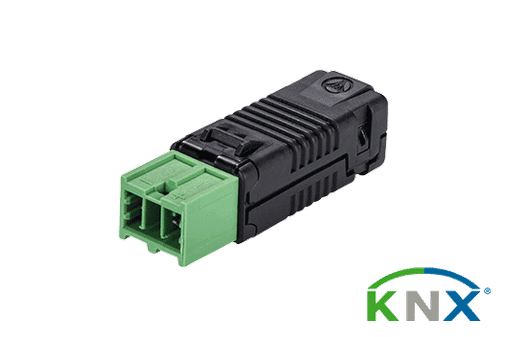

KNX
KNX; EN 50090 ve ISO/IEC 14543 standartlarına göre standartlaştırılmış, çeşitli bina otomasyonu işlevlerinin akıllı ağ oluşturması için geliştirilmiş tekdüze ve üreticiden bağımsız bir iletişim protokolüdür. Genellikle binada iki telli veriyolu kablolama kullanılmakta olup bu kablolama, Wieland’ın gesis® NV tak-çalıştır sistemi (BST14 tipi, yeşil) ile takılabilir biçimde kablolenmektedir.
DALI
DALI; IEC 62386 standardına göre şebeke ve sinyal ile 5 kutuplu kablolama imkânı sunan, aydınlatma teknolojisine yönelik bir alt veriyolu sistemidir. Bu sistem; örneğin Wieland gesis® CLASSIC kurulum konnektör sistemi (GST18i5 tipi, pastel mavi) ile kurulmaktadır.
SMI
SMI; şebeke ve sinyal ile 5 kutuplu kablolama imkânı sunan, gölgeleme teknolojisine yönelik bir alt veriyolu sistemidir. Bu sistem; örneğin Wieland RST® MINI kurulum tak-çalıştır sistemi (RST16i5 tipi, turkuaz mavi) ile kurulmaktadır.

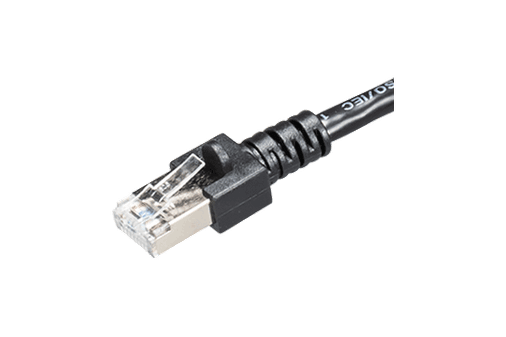

Ethernet veya Diğer Veriyolu Sistemleri
Binalarda yaygın olarak kullanılan diğer veriyolu sistemleri de takılabilir biçimde entegre edilebilmektedir.
PLANLAYICI OLARAK SİZİN İÇİN SÜREÇ
Ürünlerimizle gerçekleştirilen bina tesisatı sizin için ne anlama gelir?
Her şeyden önce birkaç temel sorunun yanıtlanması gerekmektedir.
- Hangi işlevler entegre edilecek?
- Hangi elektronik bileşenler kullanılacak?
- Hangi oda birimleri kontrol edilecek?
- Mevcut veya gerekli montaj alanı ne kadardır?
- Tesisat kurulumu takılabilir olacak mı?
Bizimle iletişime geçin ve gerekli ayrıntıların netleştirileceği bir randevu ayarlayın. Randevunun amacı; dağıtım kutusunun teknik özelliklerinin belirlenmesi, ihale metninin oluşturulması ve maliyet tahminidir.
- Elektronik ve iç bileşenlerin teknik özelliklerinin belirlenmesi
- Bağlantı tipinin belirlenmesi
- Dağıtıcı boyutu ve malzemesinin planlanması
- Dağıtım varyantları ve miktar yapılarının optimizasyonu
- Konnektörler veya hazır kablolar gibi aksesuarların belirlenmesi
Dağıtıcıları ve aksesuarları ihaleye çıkarırsınız.
- Bizden maliyet tahmini alırsınız
- İhale metinlerini birlikte hazırlarız (tarafsız olarak da)
- Montajcılardan gelen sorgulamaları biz yönetiriz
Uygulayıcı firma gerekli bileşenleri sipariş eder.
- Wieland proje yöneticinizle randevu
- Montaj, kablolama ve bağlantı şemalarının oluşturulması (AutoCAD, EPLAN bazlı)
- Dağıtıcıların uygulayıcı firma tarafından imzalanarak nihai onayı
- Geçerli standart ve yönetmeliklere uygun olarak dağıtım kutularının üretimi ve rutin testi
- Belge ve planların yükleniciye teslimi
UYGULAYICI OLARAK SİZİN İÇİN SÜREÇ
Kurulum ve süreçte neler değişiyor?
Maliyet hesaplamasını siz hazırlarsınız.
- İhale davetine dayalı olarak Wieland'dan teklif talebi
- Gerekirse daha ayrıntılı teknik özellikler
- Dağıtım kutularının bireysel müşteri çözümleri olması nedeniyle net teklif hazırlanması
Sözleşme imzalandıktan sonra dağıtıcıları sipariş edersiniz.
- Wieland proje yöneticinizle randevu
- Yapı ve kablolamanın koordineli biçimde belirlenmesi
- Gerçek koşullara dayalı optimizasyonlar
- Teslimat ve lojistiğin görüşülmesi
- Çizimlerin Wieland Electric tarafından hazırlanması
- Müşteri tarafından üretime onay verilmesi
- Gerekirse numune alımı
Manifoldlar, anlaşmalar doğrultusunda Wieland'da üretilir.
- Sac/plastik malzemenin işlenmesi ve gerekirse kaplanması
- Dağıtıcıların etiketlenmesiyle birlikte elektronik veya diğer cihazların kurulumu ve kablolanması
- Manifoldların birim testi
Dağıtıcılar, anlaşılan şekilde istenen adrese teslim edilir.
- Manifoldları devreye alınmış şekilde, diğer bileşenlerle birlikte teslim ediyoruz
- Nakliyeci aracılığıyla zamanında, istenen adrese teslimat yapılır
BAŞARINIZ İÇİN AKILLI HİZMETLERİMİZ
Projenin planlanmasından tamamlanmasına kadar her aşamada yanınızdayız.

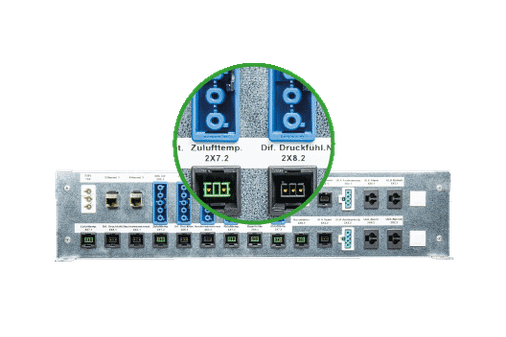

ETİKETLEME + TANIMLAMA
Etiketleme; ekipmanların kurulumu, devreye alınması ve işletimi açısından vazgeçilmezdir. Sizinle birlikte dağıtım kutularınız için bilgilendirici bir etiketleme konsepti geliştireceğiz.

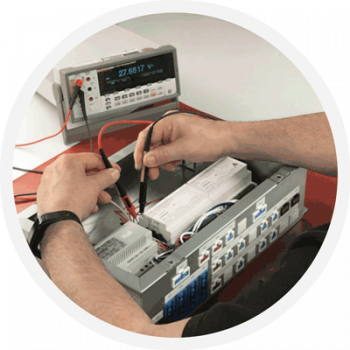

ÖZEL VE GENEL TESTLER
- Wieland standardına göre birim testi
- Anlaşılan test planına göre fonksiyon testi
- Talep üzerine CE testi
DAĞITICILARIN TESLİMATI
Dağıtım kutularınızı doğru zamanda ve doğru yere ulaştırıyoruz. Bu şu anlama gelir: İster size ister doğrudan şantiyeye olsun, dağıtım kutunuzu — gerekirse kablolar, aksesuarlar ve konnektör setleriyle birlikte — devreye alınmış şekilde ihtiyaç duyulan yere teslim ediyoruz.
S.S.S.
- Wieland çözümü basit ve geleceğe yönelik yapılar sunar. Takılabilirlik sayesinde sistemler esnek biçimde genişletilebilir.
- Otomasyon elektroniğinin ana dağıtım tablolarında bulunması gerekmediğinden yalnızca küçük tesisat odaları yeterlidir.
- Merkezi olmayan kurulum, üç fazlı akımın doğrudan tüketiciye kadar iletilebildiği için artan enerji verimliliğini de beraberinde getirir.
- Oda otomasyon cihazları ilgili odada, sigorta elemanları (RCCB, MCB) ise doğrudan yerinde konumlandırılır.
İlk fikirden ihaleye, sözleşme kabulünden uygulamaya kadar tüm süreci sizinle birlikte tasarlıyoruz. Sorumlu satış temsilcinizle iletişime geçin.
İhaleden nihai tasarım ve Wieland'daki üretime, teslimatın her adımında yanınızdayız.
Sorumlu satış temsilcinizle iletişime geçin.
Fikirden teslimatına kadar — her zaman yanınızdayız.
- Fikir: Merkezi olmayan ve takılabilir tesisat, geleceğe yönelik bina planlamasında göz önünde bulundurulmalıdır
- Kavramsal tasarım: Yapı sahiplerine veya karar vericilere sunabileceğiniz bir konsept oluşturmaktan memnuniyet duyarız
- Somutlaştırma: Maliyet tahminine ve nihayetinde ihaleye kadar somut planlamanızın hayata geçirilmesinde size destek oluruz
- İhale ve teklif: İhale piyasaya çıktığında ilgili firmalar bizden teklif alır ve uygulama için başvurur
- Sipariş: Uygulayıcı firma, planlanan dağıtım kutularının doğruluğunu onaylar; kutular doğrudan üretime geçer
- Teslimat: İstenen dağıtıcılar, gerekirse ek toplama işlemiyle birlikte anlaşılan şekilde istenen adrese teslim edilir
- Ek hizmetler: Ekibimiz hem yerinde hem de Bamberg'de her zaman hizmetinizdedir

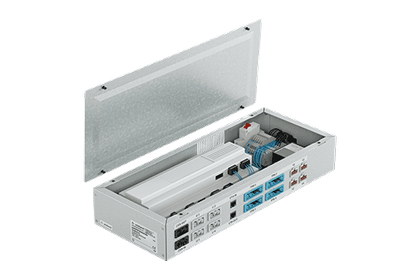

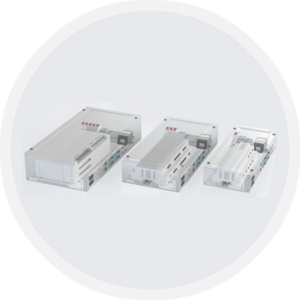

Dağıtım kutusu, projeniz için gerekli tüm bileşenleri bünyesinde barındırır.
- Oda otomasyon cihazları — müşteri tarafından temin edilen veya Wieland'dan satın alınan
- Wieland güç kaynağı ve aşırı gerilim koruması
- Kablolama için klemens blokları
- (RCCB, MCB)
- ...
Görsel muayene ve süreklilik testine ek olarak fonksiyon testleri de gerçekleştirilebilir ve test raporları oluşturulabilir. Bunun yanı sıra CE işareti ve uygunluk belgeleri de düzenlenebilir.
Firmamız DIN ISO 9001 ve EMAS belgelerine sahiptir.
Üretime onay, birlikte geliştirilen ve test edilen çizimlere dayanılarak verilir.
Dağıtım kutunuzu yalnızca 1 adet siparişten itibaren üretiyoruz.
Daha fazla bilgiye ihtiyaç duyuyor musunuz? Lütfen uzmanlarımızla iletişime geçin.
Telefon: +90 216 366 3785
