selos WTN Vidalı Klemens Blokları

VİDALI TEKNOLOJİ

SELOS WTN VİDALI BAĞLANTILI KLEMENS BLOKLARI

Yeni vidalı versiyonlar, DIN ray klemens blokları arasındaki çok yönlü çözümlerdir. Kolay kullanımı sayesinde kafes kelepçe bağlantısı, tüm tel tipleri için evrensel bir vidalı bağlantı çözümüdür ve bu nedenle dünya genelinde yaygın biçimde kullanılmaktadır.

GÜVENİLİR, ÇOKLU KULLANIMLI VE KANITLANMIŞ — DÜNYA GENELİNDE!

Klemens bloğu teknolojisinde güvenilir bir uzman olarak Wieland, güvenilir elektrik bağlantıları için standartları belirlemeye devam etmektedir. SELOS WTN vidalı klemens blokları; kanıtlanmış vidalı bağlantı sistemini sağlam bir kelepçe köprüsü tasarımıyla birleştirerek tüm tel tipleri ve uygulamalar için maksimum güvenilirlik sağlamaktadır.

Sonuç: zorlu koşullar altında bile dayanıklı bağlantılar, evrensel uyumluluk ve uzun vadeli kararlılık. Topraklama, çok iletkenli, kesme ve sigorta klemens blokları dahil kapsamlı bir ürün yelpazesiyle WTN, çok yönlü endüstriyel ve bina kurulumları için dünya genelinde kanıtlanmış bir çözüm sunmaktadır.

DİĞER BAĞLANTI SEÇENEKLERİ

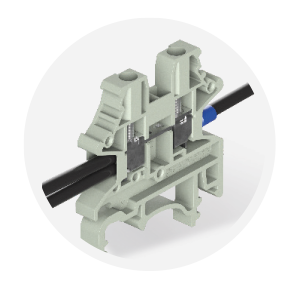

• Çok telli bağlantı

• Pabuçlu veya pabuçsuz bağlantı

GÜVENİLİR VE BAKIMSIZ

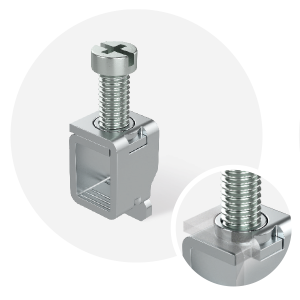

Düz veya yıldız tornavidalar için evrensel vida başı
Titreşime dayanıklı sıkıştırma tasarımı

ZAMAN KAZANDIRAN KURULUM

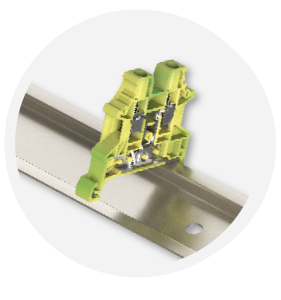

Vidasız geçmeli (snap-on) PE klemens blokları

selos WTN vidalı bağlantılı klemens blokları

Güvenilir bağlantı, kanıtlanmış konsept! Kanıtlanmış vidalı bağlantısıyla selos WTN — yıllardır profesyoneller tarafından tercih edilmekte ve dünya genelinde milyonlarca kurulumda yer almaktadır. Bu yeni seri, klasik vidalı bağlantıyı evrensel vida başı (düz ve yıldız), takılabilir köprüler, planlama ve tasarım yazılımı, işaretleme sistemleri ve çok daha fazlası gibi modern gelişmelerle bir araya getirmektedir.

2, 3 veya 4 kutuplu (ortak) geçiş ve koruyucu toprak klemens blokları
2 veya 3 katlı, çok seviyeli klemens blokları
Sigortalar, bıçak şalterleri ve akım transformatörleri için klemens blokları
Özel fonksiyonlu klemens blokları — sensör elemanı, diyot, takılabilir, mini ve daha fazlası
Optimize edilmiş aksesuarlarla kompakt ve tekdüze tasarım
0,14 mm² ila 240 mm² / 26 AWG ila 500 kcmil, 380 ampere kadar desteklenen iletkenler

DAHA FAZLA BİLGİ

TEKNİK DETAYLAR

Parametre	Değer
İletken kesit alanı	1,5 mm² ila 240 mm²
Anma akımı	415 A'ya kadar (IEC) / 370 A (UL)
Anma gerilimi	1000 V'a kadar (IEC) / 600 V (UL)

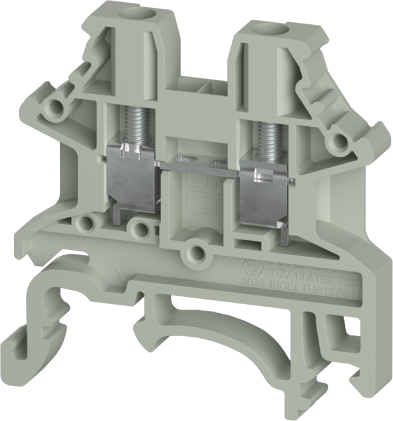

WTN 2,5 mm² – Vidalı klemens bloğu

5,1 mm adımlı kompakt tasarım, 24 A / 1000 V, sağlam vidalı bağlantı teknolojisi.

Anma kesit alanı: 2,5 mm²
Anma akımı: 24 A
Anma gerilimi: 1000 V
Genişlik (adım): 5,1 mm

TEKNİK VERİLER

Anma akımı: 24 A
Anma gerilimi: 1000 V
Darbe gerilimi: 8 kV
Kirlilik derecesi: 3

Bağlantı tipi: vidalı bağlantı
Min. kesit alanı (katı): 0,34 mm²
Maks. kesit alanı (katı): 4 mm²
Min. kesit alanı (ince damarlı): 0,34 mm²
Maks. kesit alanı (ince damarlı): 4 mm²
Pabuçlu (esnek): 0,5 – 2,5 mm²
Soyma uzunluğu: 9 – 11 mm
Sıkma torku: 0,4 – 0,5 Nm

Seviye sayısı: 2
Seviye başına terminal: 2
Gövde: PA, UL94 V0
Yalıtım malzemesi: Termoplastik
Montaj: DIN montaj rayı 35 mm (şapka ray)
Uzunluk: 71,5 mm
Genişlik: 5 mm
Yükseklik: 62,2 mm

Patlama koruması "Ex e": evet
Elektrik tesisatı için klemens bloğu: evet
Son plaka gerekli: evet
Onaylar: cURus, DVE, CE, RoHS

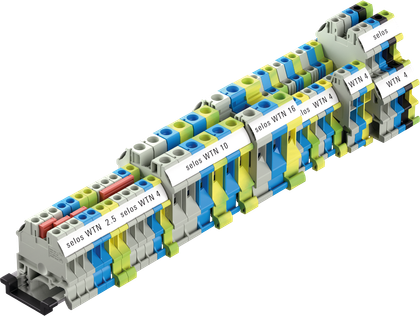

WTN KLEMENS BLOKLARI

TEKNİK YELPAZE TEK BAKIŞTA

WTN yelpazesi, kapsamlı bir aksesuar programıyla tamamlanan geniş bir klemens bloğu seçimi sunmaktadır. Bu sayede her uygulama için — standart konfigürasyonlardan son derece özelleştirilmiş kurulumlarına kadar — özelleştirilmiş ve alan tasarrufu sağlayan kablolama çözümleri mümkün kılınmaktadır.

NEDEN WTN KLEMENS BLOKLARINI TERCİH ETMELİSİNİZ?

TOPRAKLAMA BLOKLARI VE ÇOKLU BAĞLANTI NOKTALARIYLA TAM YELPAZE

Eksiksiz klemens bloğu yelpazesi sayesinde tüm kullanıcılar, uygulamalarına en uygun klemens sıralarını konfigüre edip monte edebilir.
Klemens sıralarının konfigürasyonundaki esnekliğin yanı sıra çoklu bağlantı, aksesuar veya orijinal konfigürasyon değişikliği için ek maliyet olmaksızın bağlantı noktalarının genişletilmesine de olanak tanır.

BIÇAK KESME BLOKLARI VE SİGORTA BLOKLARI

Kontrol döngüsünde dengesiz akım seviyeleri bulunan bazı uygulamalarda, DIN ray klemens blokları ile sigortalar makineyi beklenmedik güç dalgalanmalarından koruyarak bakım maliyetlerini düşüren en iyi çözüm olabilir.
Bıçak kesme blokları da kullanıcıların kontrol panellerindeki çalışma döngüleri sırasında gerilim/akımı kontrol etmelerine yardımcı olur.

ÖZEL FONKSİYON BLOKLARI

Kontrol panellerindeki bazı spesifik görevler, özel fonksiyonlu klemens blokları gerektirir.
Bu görevler, LED'ler ve/veya dirençler dahil bir bağlantı noktasında farklı kombinasyonlar gerektirebilir. Bu sayede kablolama maliyetleri azaltılır ve kontrol panelinde yer tasarrufu sağlanır.
Benzer şekilde, tek gövdede birden fazla katlı ve topraklama fonksiyonuna sahip kombine klemens blokları genel maliyet ve alan tasarrufu sunar.

AZALTICI KÖPRÜLER

Bu köprüler sayesinde sinyaller veya güç, ayrı bir terminal kullanmadan küçük terminallere ve tersine kolayca dağıtılabilir — örneğin 10 mm²'den 4 mm²'lik bir terminale ve oradan standart köprüler kullanılarak diğer 4 mm²'lik terminallere.
En büyük avantaj, geniş çeşitlilikteki farklı azaltıcı köprüler sayesinde sağlanan yüksek esnekliktir.

Kontrol dolabındaki her kablolama görevi için ideal

Sinyal yönlendirmesinden güç dağıtımına kadar WTPN klemens blokları, tüm dolap seviyelerinde güvenilir, aletsiz bağlantılar sağlar.

Sinyal kablolaması — Sistem sinyalleri için güvenli, bakımsız bağlantılar.
Sensör/aktüatör kablolaması — Otomasyon ortamlarında saha cihazlarının güvenilir entegrasyonu.
Standart kablolama — Dolap içi bağlantılar için evrensel çözüm.
Güç dağıtımı — Kompakt tasarım verimli güç dağıtımını mümkün kılar.
Güç beslemesi — Aletsiz bağlantılar kurulum süresini azaltır.

AKILLI BAĞLANTI BURADA BAŞLIYOR — KLEMENS BLOKLARI İÇİN GELECEĞİ YÖNELIK EKOSİSTEM

WTN serisi, modernize edilmiş ve dijitalleştirilmiş ekosistemimizin bir parçasıdır ve şunları sunar:

SELOS PLAN İLE PLANLAMANIZI KOLAYLAŞTIRIN

Sezgisel planlama aracımız selos PLAN, konfigürasyon ve proje planlamanızın her adımını optimize eder. Ürün tabanlı kullanıcı arayüzüyle DIN rayı montajınızın net ve görsel bir sunumunu sağlar.

SELOS PRINT İLE KOLAY İŞARETLEME

Düzenli bir kontrol dolabı için temiz, net ve hassas işaretleme vazgeçilmezdir. Güçlü selos PRINT işaretleme sistemimizle klemens bloğu sıraları, etiketler ve kablo işaretleyiciler için her uygulama kapsamında kolayca işaretleme etiketleri oluşturabilirsiniz. Yeni sürekli işaretleme sistemimiz de süreci daha uygun maliyetli hale getirmektedir.

AKILLI AKSESUARLARLA KURULUMUNUZU TAMAMLAYIN

Bölme plakalarından test fişlerine kadar — kapsamlı aksesuar portföyümüz, klemens sıralarınızın eksiksiz kurulumu için ihtiyacınız olan her şeyi sağlar. Tüm bileşenler uyumluluk ve kullanım kolaylığı gözetilerek tasarlanmış olup tüm ürün yaşam döngüsü boyunca düzenli bir yapı, güvenilir güç ve basitleştirilmiş bakım sağlar.
