OPTOELEKTRONİK KORUYUCU CİHAZLAR
Her ortamda birinci sınıf koruma: optoelektronik koruyucu cihazlar — modern, güvenilir ve hem insan hem de makine için eşit derecede koruyucu.
ENDÜSTRİYEL GEREKSİNİMLERİNİZ İÇİN GÜVENİLİR KORUMA: OPTOELEKTRONİK KORUYUCU CİHAZLAR
OPTOELEKTRONİK KORUYUCU CİHAZLARIN AVANTAJLARI NELERDİR?
Optoelektronik koruyucu cihazlar, diğer koruyucu cihazlara kıyasla çeşitli avantajlar sunmaktadır:
ESNEKLİK
Bu koruyucu cihazlar son derece esnektir ve farklı uygulamalara uyarlanabilir. Özellikle makine giriş ve çıkışlarına erişimin izlenmesinin yanı sıra geniş tehlikeli alanların izlenmesi için de uygundur.
HIZLI YANIT SÜRESİ
Optoelektronik koruyucu cihazlar, koruyucu alan bölgesindeki kesintileri saniyenin kesirleri içinde tespit eder. Bu, tehlikeleri en aza indirmek için son derece hızlı bir yanıt sağlar.
HASSAS TANIMA
Nesneleri ve kişileri hassas biçimde tespit ederler; böylece güvenlik önlemleri yalnızca gerçek bir tehlike söz konusu olduğunda devreye girer.
ENGELSİZ
Çitler veya koruyucu kapaklar gibi fiziksel barikatların aksine, optoelektronik koruyucu cihazlar makine veya iş yerinde herhangi bir yapısal değişiklik gerektirmez. Bu, kurulum ve bakımı kolaylaştırır.
GENİŞLETİLEBİLİRLİK
Hem insan hem de makine için kapsamlı koruma sağlamak amacıyla acil durdurma düğmeleri ve güvenlik kontrolörleri gibi diğer güvenlik sensörleriyle kombinasyon halinde kullanılabilirler.
GÜVENLİK STANDARTLARI
Uluslararası güvenlik standartlarını karşılar ve yasal düzenlemelere uyumun sağlanmasına katkıda bulunurlar.
OPTOELEKTRONİK KORUYUCU CİHAZLARA GENEL BAKIŞ
Uygulamaya ve belirli gereksinimlere bağlı olarak seçilebilecek farklı türde optoelektronik koruyucu cihazlar mevcuttur. Doğru seçimi yapmak için kapsamlı bir risk değerlendirmesi ve güvenlik uzmanlarıyla iş birliği kritik öneme sahiptir:

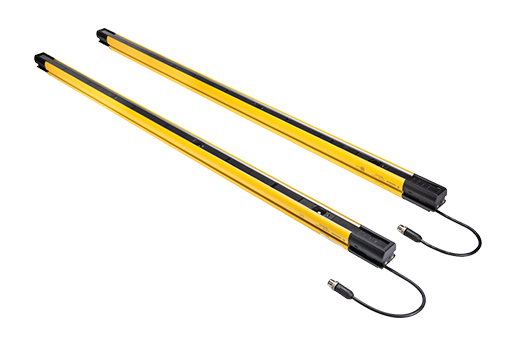

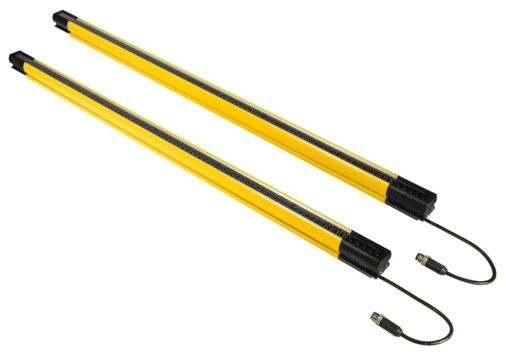

GÜVENLİK IŞIK IZGARASI
- Bir ışık ızgarası, verici modül ile alıcı modül arasında iletilen bir dizi ışın demetinden oluşur.
- Oluşturulan ışın demetleri, sürekli izlenen görünmez bir bariyer oluşturur. Bu bariyerin ihlal edilmesi durumunda makine veya sistemi anında durduran bir güvenlik sinyali tetiklenir.
- Işık ızgaraları genellikle görünürlüğün sınırlı olabileceği daha geniş alanları kapsamak için kullanılır.
- Özellikle kişilerin, nesnelerin veya araçların korunan alana girmesini engellemek amacıyla erişim koruması için kullanılır.

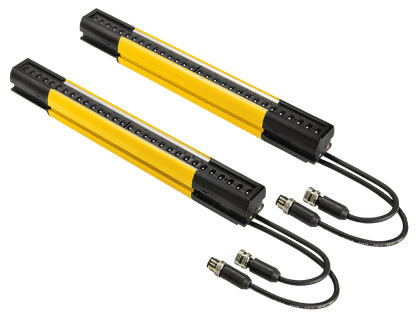

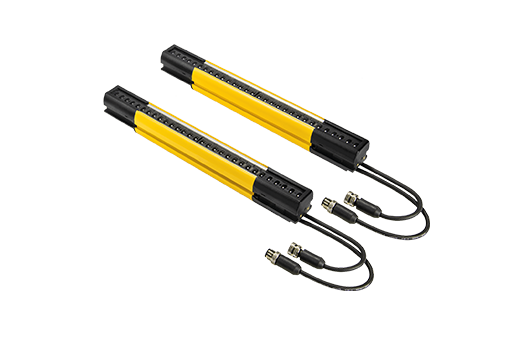

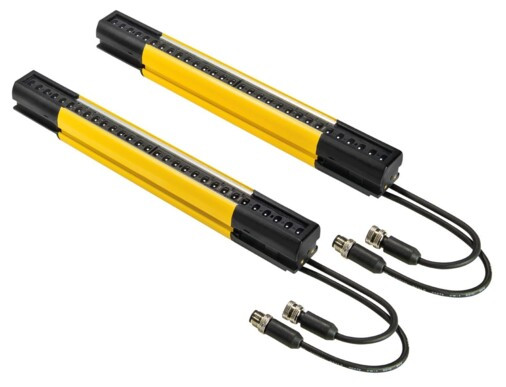

GÜVENLİK IŞIK PERDESİ
- Bir ışık perdesi, tıpkı bir ışık örtüsü gibi dikey veya yatay düzenlenmiş ışın demetlerinden oluşur.
- Işık ızgarasında olduğu gibi, ışın demetlerinin kesilmesi durumunda bir güvenlik sinyali tetiklenir.
- Işık perdeleri özellikle parmak veya ellerin uzanmasına karşı koruma için uygundur.
- Güvenlikten ödün vermeksizin operatörlerin hızlı ve düzenli erişiminin gerekli olduğu tehlikeli alanların korunması amacıyla sıklıkla kullanılır.
| Optoelektronik güvenlik cihazları | ||||
| Güvenlik ışık ızgaraları | Güvenlik ışık perdeleri | Lazer tarayıcı | Güvenlik kameraları | |
| Uygulama amacı | Tehlike bölgesine yeterli mesafe varsa genellikle erişim koruması için kullanılır. | Her şeyden önce tehlike bölgesi koruması. Gerektiğinde erişim koruması. | Tehlike bölgesi ve erişim koruması için çok yönlü uygulama | Çok yönlü; çeşitli makine türleri ve uygulamalar için uygundur. |
| Çalışma prensibi | Verici ile alıcı arasında koruyucu alan oluşturan kızılötesi ışın demetlerini kullanır. Bir nesne ışın demetlerini keserse sistemi/makineyi güvenli biçimde durduracak bir sinyal tetiklenir. | Nesneleri ve hareketleri tanımak için kameralar ve görüntü işleme algoritmaları kullanır. | ||
| Algılama aralığı | Verici ve alıcı arasındaki alanla sınırlıdır. | 2B, yapılandırılabilir | Kamera konumuna ve ayarına bağlı olarak daha geniş bir alanı kapsayabilir. | |
| Menzil | Orta menzil | Orta ila uzun menzil | Kısa menzil | Kamera ve lense bağlı olarak genişletilmiş menzil sunabilir. |
| Çözünürlük | Esas olarak insan vücudunu tanımaya odaklanmıştır. | Parmakları (14 mm) veya eli (30 mm) tanımak için de tasarlanmıştır. | 2B, yüksek çözünürlüklü (etkin çözünürlük tarayıcıya olan mesafeyle azalır). | Yüksek çözünürlüklü; ayrıntıları yakalayıp analiz edebilir. |
| Makinelere entegrasyon | Makinelere entegrasyonu kolaydır, ancak hassas hizalama gerektirir. | Basit | Karmaşık | Kameraların dikkatli konumlandırılması ve konfigürasyonunu gerektirir. |
| Uygulamada esneklik | Tek veya çok taraflı tehlike noktası koruması | Kullanımda çok yönlü | Yüksek | Değişken şekillere sahip daha karmaşık senaryolarda bile esnek biçimde kullanılabilir. |
| Karmaşık şekiller için tehlike tespiti | Vücut | Parmak, el | Evet | Karmaşık şekilleri ve hareketleri tanımak için daha uygundur. |
| Ek fonksiyonlar | Muting, Blanking | Muting, Blanking | Çeşitli | Nesne tanıma, takip ve daha fazlası gibi ek fonksiyonlar. |
| Bakım ve kalibrasyon | Az çaba gerektirir | Az çaba gerektirir | Ayrıntılı | Yazılımın bakımı ve güncellenmesi gereklidir. |
| Maliyetler | Düşük ila orta | Düşük ila orta | Orta ila yüksek | Uygulamanın karmaşıklığına bağlı olarak daha pahalı olabilir. |
| DAHA FAZLA BİLGİ | DAHA FAZLA BİLGİ | — | — | |
GÜVENLİK UYGULAMALARI
Etkili çözümler, gereksinimlerin kapsamlı biçimde bilinmesiyle başlar. Odak sektörlerimizde edindiğimiz uygulamaya özgü bilgi birikimi ve uzun yıllara dayanan deneyimimiz sayesinde güvenlikle ilgili uygulamalara benzersiz bir bakış açısı sunuyoruz.
GÜVENLİ ÇALIŞMA SÜREÇLERİ İÇİN UYGULAMA BİLGİ BİRİKİMİMİZ
MUTING
Kullanılan ürünler: Muting fonksiyonlu ışık ızgarası ve muting sensörleri
ESNEK KORUMA
Muting, nesneler güvenlik ışık ızgarasının/güvenlik ışık perdesinin koruyucu alanına geçici olarak girdiğinde güvenlik sinyallerinin tetiklenmesini önlemek için kullanılan bir güvenlik fonksiyonudur. Özel muting sensörleri, bir ışık ızgarası/ışık perdesiyle kombinasyon halinde kullanılır. Muting, makineyi durdurmadan ve güvenlik fonksiyonlarını kısıtlamadan malzemenin bir sistemin tehlike bölgesine girip çıkmasına olanak tanır.
ERİŞİM KORUMASI
Kullanılan ürünler: Güvenlik ışık ızgaraları, güvenlik ışık perdeleri
ERİŞİM ALANLARININ KORUNMASI
Optoelektronik koruyucu cihazlar, makine veya sistemlerin belirli alanlarına erişimin güvenli ve güvenilir biçimde izlenmesini mümkün kılar. Güvenlik ışık ızgaraları veya güvenlik ışık perdeleri, tehlike bölgesini korumak ve yetkisiz erişim durumunda sistemin/makinenin güvenli biçimde durdurulmasını sağlamak amacıyla kullanılabilir.
ALAN KORUMASI
Kullanılan ürünler: Güvenlik ışık perdeleri, güvenlik lazer tarayıcıları
DAHA BÜYÜK ALANLARIN GÜVENCELTİLMESİ
Alan koruması, çalışma ortamlarındaki daha büyük alanların veya bölgelerin korunmasına odaklanır. Güvenlik ışık perdeleri veya tarayıcılar, görünmez bir koruyucu alan oluşturmak için kullanılır. Bu alan ihlal edilirse güvenlik önlemleri anında devreye girer.
TEHLİKE BÖLGESİ KORUMASI
Kullanılan ürünler: Güvenlik ışık perdesi, güvenlik lazer tarayıcısı
RİSK BÖLGELERİNDE GÜVENLİK
Tehlikeli alan koruması, özellikle riskli olarak değerlendirilen bölgelerin korunmasına odaklanır. Burada özellikle güvenlik ışık perdeleri ve güvenlik lazer tarayıcıları kullanılır. Güvenlik cihazları, bu kritik alanlara erişimin izlenmesini ve kişilerin ya da nesnelerin bu bölgelere girmesi durumunda anında müdahale edilmesini sağlar.
OPERASYON NOKTASI KORUMASI
Kullanılan ürünler: Güvenlik ışık perdesi, güvenlik lazer tarayıcısı
MAKİNE OPERASYON NOKTASINDA KORUMA
Bu güvenlik uygulaması, makinenin kullanıldığı doğrudan alanın güvence altına alınmasına odaklanır. Güvenlik ışık perdeleri veya tarayıcılar gibi optoelektronik koruyucu cihazlar, operasyon noktalarında doğrudan kapsamlı koruma sağlamak için kullanılır. Bu ürünler, operasyon noktalarında doğrudan güvenli çalışmayı ve olası riskler durumunda makinelerin anında durdurulmasını sağlar.
MALZEME KİLİDİ İZLEME
(MALZEME KİLİTLERİNİN İZLENMESİ)
Kullanılan ürünler: Güvenlik ışık perdeleri, güvenlik ışık ızgaraları, güvenlik lazer tarayıcıları
MALZEME ERİŞİM NOKTALARINDA KORUMA
Malzeme kilitlerinin izlenmesi, malzemelerin makinelere güvenli girişini ve çıkışını sağlamak için kritik öneme sahiptir. Optoelektronik koruyucu cihazlar, makinelerdeki malzeme giriş ve çıkışlarının izlenmesine olanak tanır. Güvenlik ışık ızgaraları ve güvenlik ışık perdelerinin muting ve blanking fonksiyonları, malzemenin makineyi durdurmadan koruyucu alan üzerinden hem makineye hem de makineden dışarıya taşınmasına izin verir. Kişiler ile malzeme arasındaki ayrım, bu alanda güvenliği sağlar.
GÜVENLİ ÇALIŞMA SÜREÇLERİ İÇİN UYGULAMA BİLGİ BİRİKİMİMİZ
MAKİNE VE TESİS ÜRETİCİLERİ İÇİN GÜÇLÜ BİR ORTAK
Fonksiyonel güvenlik alanındaki uzmanlığımız, bizi makine ve tesis üreticileri için güvenilir bir ortak haline getirmektedir. Güvenlik sistemlerinin geliştirilmesi ve entegrasyonunda kapsamlı bilgi birikimi ve birinci sınıf çözümlerimizle makinelerinizin en yüksek güvenlik standartlarını karşılamasına yardımcı oluyoruz.
20 YILDIR MAKİNELERİ DAHA GÜVENLİ KILIYOR
Makine üreticileri ve operatörleriyle uzun süreli birlikteliğimiz, en yüksek güvenlik standartlarına olan bağlılığımızın bir göstergesidir. Yenilikçi güvenlik sistemleri sunmanın yanı sıra, makinelerinizin CE uygunluğunu sağlamaya yönelik kapsamlı hizmetler de sunmaktayız.

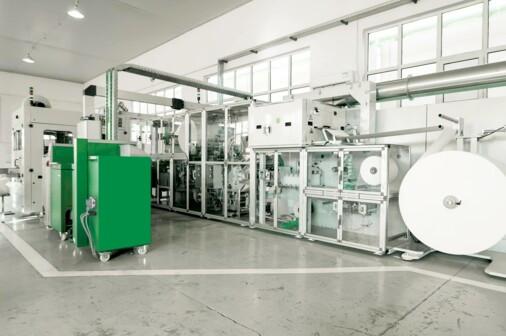

OPTOELEKTRONİK KORUYUCU CİHAZLARIN UYGULAMA ALANLARI
Optoelektronik koruyucu cihazlar, özellikle insan ve makine güvenliğinin birinci öncelik olduğu çok çeşitli endüstriyel ve makine uygulamalarında kullanılmaktadır. Bazı yaygın uygulama alanları aşağıda listelenmiştir:
Depolarda, dağıtım merkezlerinde ve konveyör sistemlerinde optoelektronik koruyucu cihazlar, mal ve malzemelerin güvenli taşınmasını sağlamak için kullanılır. Forklift, konveyör bantları ve robotlarla yaşanabilecek çarpışmaların veya kazaların önlenmesine yardımcı olabilirler.
Metal işleme endüstrisinde ve pres ile freze makineleri gibi takım tezgahlarının kullanıldığı atölyelerde, optoelektronik koruyucu cihazlar tehlikeli alanları izleyerek operatörlerin güvenliğini sağlar.
Fabrikalarda ve üretim tesislerinde optoelektronik koruyucu cihazlar, tehlikeli makine bileşenlerine veya alanlara erişimi izlemek için kullanılır. Bir kişinin tehlike bölgesine girmesiyle birlikte makinelerin durmasını veya güvenli bir duruma geçmesini sağlarlar.
Ürünleri paketleyen veya saran makinelerde bu koruyucu cihazlar, çalışanların hareketli parçalarla temas etmemesini ve yaralanmaların önlenmesini sağlamak amacıyla kullanılır.
PERFORMANS SEVİYENİZ İÇİN GÜVENLİK ÇÖZÜMLERİ — HER DURUMDA OPTİMAL KORUMA
Optoelektronik koruyucu cihazlar, özellikle insan ve makine güvenliğinin birinci öncelik olduğu çok çeşitli endüstriyel ve makine uygulamalarında kullanılmaktadır. Bazı yaygın uygulama alanları aşağıda listelenmiştir:
GÜVENLİK KONTROLÖRLERİ
Güvenlik kontrolörleri, fonksiyonel güvenlikte merkezi unsurlardır. Işık ızgaraları, ışık perdeleri ve acil durdurma sistemleri gibi güvenlik fonksiyonlarını izler ve kontrol ederek bunların düzgün çalışmasını ve tehlike anında uygun şekilde tepki vermesini sağlarlar.
SAFE RELAY
Güvenlik röleleri, ışık ızgaraları ve ışık perdelerinin durumu gibi güvenlik fonksiyonlarını izler. Tehlikeleri en aza indirmek amacıyla devrelerin güvenli biçimde açılmasına veya kapatılmasına olanak tanırlar.
ACİL DURDURMA SİSTEMLERİ
Acil durdurma düğmeleri ve şalterleri, ışık ızgaraları ve ışık perdeleriyle kombinasyon halinde kullanılabilen kritik güvenlik bileşenleridir. Bir tehlike tespit edildiğinde, ışık bariyerlerinin kesilip kesilmediğinden bağımsız olarak acil durdurma sistemi makine veya sistemleri anında durdurabilir.
GEREKSİNİMLERİNİZ İÇİN GÜVENLİK UNSURLARININ OPTİMAL KOMBİNASYONU
Uygun güvenlik önlemlerinin seçimi; makine türü, belirli tehlikeler, ilgili taraflar ve geçerli düzenlemeler gibi çeşitli etken faktörlere bağlıdır. Kapsamlı bir analiz ve birkaç temel kriterin göz önünde bulundurulması, karar verme sürecini basitleştirir:
1. UYGULAMA VE MAKİNE TÜRÜ:
Koruyucu cihazlara ihtiyaç duyduğunuz makine veya sistemin belirli türünü anlayarak başlayın. Her uygulamanın farklı güvenlik gereksinimleri olabilir.
Tavsiyemiz:
- Makineye ilişkin özel gereksinimleri netleştirin, örneğin:
- Üretim sürecine ne sıklıkta müdahale planlanmaktadır?
- Giriş/çıkış alanları var mı?
- Çalışma personelinin farklı çalışma modlarında hangi görevleri yerine getirmesi gerekiyor?
- Risk değerlendirmesini ve ilk risk azaltma önlemlerini belgeleyin.
2. RİSK ANALİZİ VE DEĞERLENDİRME:
Kapsamlı bir risk analizi gerçekleştirin. Makineden kaynaklanabilecek tüm olası tehlike kaynaklarını ve riskleri belirleyin. Bunlar arasında mekanik ve elektriksel tehlikeler, bileşenlerin aşırı sıcaklık aralıkları, gürültü kirliliği ve makine emisyonları yer alabilir.
Tavsiyemiz:
- Çalışma süreçlerinde ortaya çıkabilecek özel tehlikeleri netleştirin.
- Olası tehlikeleri belirlemek için kapsamlı bir risk değerlendirmesi gerçekleştirin.
- Belirlenen tehlike bölgelerini ve özelliklerini belgeleyin.
3. GEÇERLİ STANDARTLAR VE DİREKTİFLER:
Bölgeniz ve sektörünüze uygulanan güncel güvenlik standartlarını ve düzenlemelerini bildiğinizden emin olun. Bu, güvenlik önlemlerinizin gerekli standartları karşılamasını sağlamak açısından kritik öneme sahiptir.
Tavsiyemiz:
- Makinenizle ilgili güncel standartları ve direktifleri bildiğinizden emin olun.
- Mevcut sistemlerin en az beş yılda bir düzenli analizini de tavsiye ederiz.
4. PERFORMANS SEVİYESİ (PL), KATEGORİ VE MTTF:
Risk değerlendirmesinde belirlenen performans seviyesine dayanarak, güvenlik konseptiniz ve güvenlikle ilgili koruyucu cihazların seçimi açısından önem taşıyan ilave güvenlikle ilgili karakteristik değerler hesaplanabilir.
Tavsiyemiz:
- Güvenlikle ilgili parametreleri belirlemek için EN ISO 13849'un her iki bölümüne de (karşılığı EN 62061) başvurun.
- Arıza olasılığını belirlerken yalnızca hesaplanabilir güvenlik parametrelerini değil, niteliksel faktörleri de (davranış ve arıza koşulları, güvenlikle ilgili yazılım, sistematik arızalar) dikkate alın.
5. FONKSİYONLAR VE ÖZELLİKLER:
Risk azaltma önlemleri, risk değerlendirmesi ve güvenlik konseptine dayanılarak tanımlanır. Optoelektronik koruyucu cihazlar özellikle malzeme giriş ve çıkışları için önem taşır. Güvenlik parametrelerine ek olarak ürüne özgü faktörler şu temel alınarak hesaplanır: Minimum mesafe, durma süresi, yaklaşma hızı ve nüfuz mesafesi.
Tavsiyemiz:
- Saatte tehlikeli arıza ortalama olasılığı (PFHD), çalışma süresi TM ve kategori gibi performans seviyesine dayanılarak hesaplanan değerleri esas alın.
- Tehlikeli bölgeye yaklaşma türlerini de göz önünde bulundurun: Dik yaklaşma ve paralel yaklaşma.
6. ENTEGRASYON VE BİRLİKTE ÇALIŞABİLİRLİK:
Seçilen optoelektronik koruyucu cihazların makine sisteminize ilgili standartlara uygun biçimde entegre edildiğinden emin olun.
Tavsiyemiz:
- Kurulum sırasında erişimin yalnızca koruyucu alan üzerinden mümkün olduğundan emin olun. Altından, üstünden veya yandan uzanmak mümkün olmamalıdır.
- Kavrama/giriş hızından ve tehlikeli hareketin durma süresinden kaynaklanan güvenlik mesafesine uyun.
7. EĞİTİM:
Çalışanlarınızı eğitmeyi unutmayın. Koruyucu cihazları doğru biçimde kullanmayı ve bakımını yapmayı bildiklerinden emin olun.
Tavsiyemiz:
- Koruyucu cihazlarla çalışan personelinizin eğitim gereksinimlerini netleştirin.
- Güvenlik bileşenlerinin doğru kullanımı ve bakımı konusunda eğitimler planlayın.
- Eğitim önlemlerini belgeleyin.
8. BAKIM VE MUAYENe:
Koruyucu cihazların düzgün çalıştığından emin olmak için düzenli bakım ve periyodik muayeneler planlayın.
Tavsiyemiz:
- Optoelektronik koruyucu cihazlarınız için bakım ve test gereksinimlerini netleştirin.
- Bir bakım planı oluşturun ve gerçekleştirilen kontrolleri belgeleyin.
- Tespit edilen kusurları ve alınan önlemleri belgeleyin.
9. DOKÜMANTASYON:
Güvenlik standartlarına uyumu sağlamak için uygun dokümantasyon kritik öneme sahiptir.
Tavsiyemiz:
- Risk değerlendirmeleri, güvenlik konseptleri ve bakım kayıtları gibi tüm ilgili belgelerinizi her zaman güncel tutun.
- Bu, güvenlik önlemlerinin kesintisiz takibini mümkün kılar ve iyileştirme potansiyelinin belirlenmesini kolaylaştırır.
Daha fazla bilgiye ihtiyaç duyuyor musunuz? Lütfen uzmanlarımızla iletişime geçin.
Telefon: +90 216 366 3785
