Podis® CON Yassı Kablo Sistemi

GÜÇ DAĞITIM SİSTEMİ

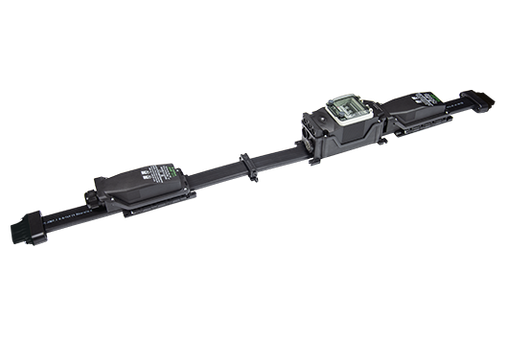

YASSI KABLO SİSTEMİ PODIS® CON

podis® CON, elektrik gücünün esnek dağıtımı için merkezi olmayan bir yassı kablo sistemidir.

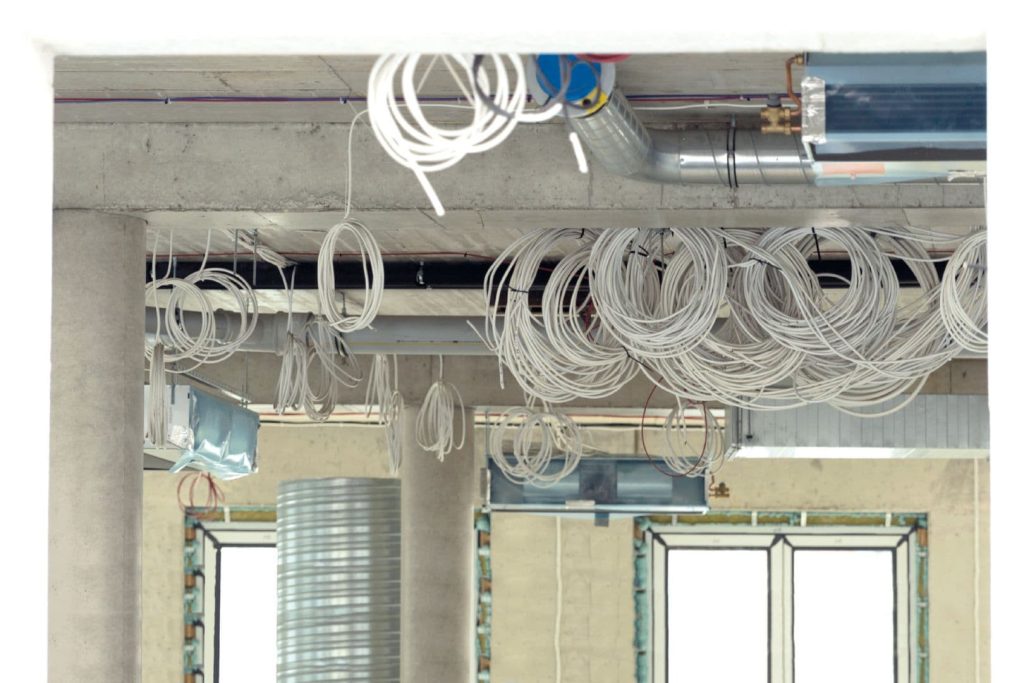

KÖTÜ PLANLANDI MI, AŞIRI KABLOLANDI MI, GERİ Mİ KALDI?

Geleneksel elektrik tesisatı zaman, sinir ve çoğu zaman bütçe harcar. Yeni bir çözümün zamanı geldi.

Şantiyede olduğunuzu hayal edin. Plan yine değişti. Yeni yükler. Yeni kablo güzergahları. Ardından rutin başlar; ama keyifli bir rutin değil. Kablolar ölçüye göre kesilir, soyulur, tek tek bağlanır ve test edilir. Her değişiklik ekstra iş yaratır.

Her hatanın bir bedeli vardır. Pek çok elektrikçi ve planlayıcı için bu günlük gerçektir. Geleneksel kablolama emek yoğun, esnek değil ve hataya açıktır. Ama başka bir yol var.

YASSI, ESNEK, HAZIR.

Wieland Electric’ten podis® yassı kablo sistemi: modern güç dağıtımı için yeni standart.

podis® yassı kablo sistemi, karmaşık yıldız kablolamasının yerini maksimum özgürlüğe sahip net, sürekli bir hat ile alır: enerji herhangi bir noktadan alınabilir — hızlı, güvenli, alet gerektirmez.

✔ Ölçüye kesme yok, soyma yok
✔ İlk kurulum ve geriye dönük montajda önemli zaman tasarrufu
✔ Dar alanlar için kompakt tasarım

Sonuç: Daha az sürpriz, daha yüksek verimlilik ve güvenilir planlama.

KENDİNİZ GÖRÜN

SİSTEMİN TEMEL BİLEŞENLERİNİ KEŞFEDİN

BAĞLANTI MODÜLÜ

Kaynak ve dallama için çok yönlüdür. Yalıtım delme kontakları sayesinde operatör tarafından konumlandırılabilir ve taşınabilir.

SABİTLEME KELEPÇESİ

Hızlı bırakma özelliğine ve tek montaj noktasına sahip sabitleme kelepçeleri, maksimum zaman tasarrufu ve en kolay kullanım için optimize edilmiştir.

YASSI KABLO

Yassı kablo — veya esnek bara — sistemin ana özelliğidir. Yalnızca ~58 mm bükülme yarıçapı ile engeller etrafında bile kolay yönlendirme sağlar.

KABLO UÇ KAPAĞI

Yassı kabloyu uçlarda güvence altına alır, IP korumasını sağlar ve gerekli kaçak akım ile yüzey kaçak mesafelerini korur.

YASSI KABLO

Yassı kablo veya esnek bara, sistemin temel özelliğidir. Yalnızca ~58 mm bükülme yarıçapı ile engeller etrafında bile yönlendirme kolaylıkla gerçekleştirilebilir.

Anma gerilimi	690 V
Anma akımı	63 A
Konnektör kesit alanı	16 mm²
Pol sayısı	5
Darbe dayanımı	IK 10
CPR sınıfı	B2ca-s1a,d1

Ayrıntılı bilgiye mağazamızdan veya broşürümüzden ulaşabilirsiniz:

Yassı kabloyu mağazada görüntüle

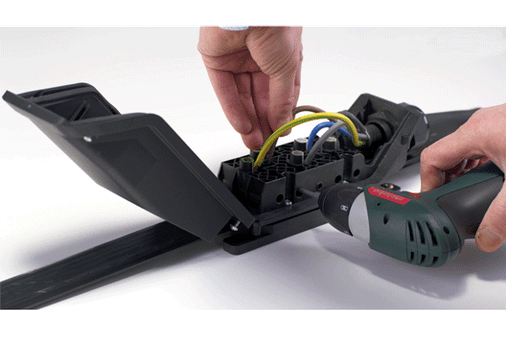

BAĞLANTI MODÜLÜ

Kaynak ve dallama için çok yönlüdür. Yalıtım delme kontakları sayesinde operatör tarafından konumlandırılabilir ve taşınabilir.

Anma gerilimi	690 V
Anma akımı	63 A (maks. 40°C)
İletken kesit alanı	1,5 ila 16 mm²
IP koruma sınıfı	IP65
Darbe dayanımı	IK 09

Ayrıntılı bilgiye mağazamızdan veya broşürümüzden ulaşabilirsiniz:

Bağlantı modülünü görüntüle

SABİTLEME KELEPÇESİ

Hızlı bırakma özelliğine ve yalnızca tek bir montaj noktasına sahip sabitleme kelepçeleri, maksimum zaman tasarrufu ve en kolay kullanım için optimize edilmiştir.

Tek parça: Montajı kolaylaştırmak için birleştirilmiş alt ve üst kısım.
Hızlı bırakmalı kilit: Üst kısma basılarak alet gerektirmeksizin kilitleme.
İki varyant:
- Çivi tabancasıyla sabitleme için.
- Klasik vida sabitleme için uzun yuvaya sahip.
Isı dağıtımı ve sonradan montaj imkânı: Yassı kablo ile montaj yüzeyi arasındaki boşluk, daha iyi ısı dağıtımı sağlamanın yanı sıra ilerleyen dönemlerde ek bağlantı modüllerinin kolayca entegre edilmesine olanak tanır.

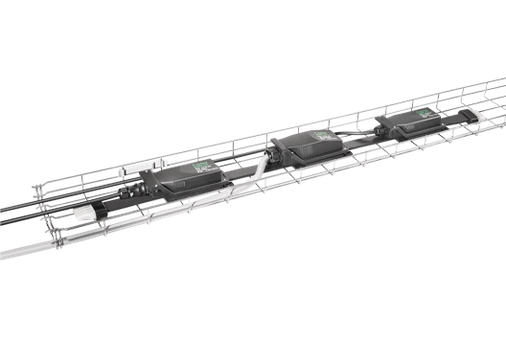

Veri kablosu birlikte yönlendirme: Uyarlanabilir boru kelepçeleri, düzenli paralel veri kablosu yönlendirmesini mümkün kılar.
Aksesuarlar: Kablo kanallarına sabitleme için klipsler ve Klips Sepeti seçenekleri tamamlar.

Ayrıntılı bilgiye mağazamızdan veya broşürümüzden ulaşabilirsiniz:

Sabitleme kelepçelerini mağazada görüntüle

KABLO UÇ KAPAĞI

Yassı kablonun açık uçlarını kapatır, IP korumasını sağlar ve iletkenler arasında gerekli kaçak akım ve yüzey kaçak mesafelerini temin eder.

Kablo hattı başına iki kablo uç kapağı gereklidir. IP65 koruma derecesinin korunmasına hizmet ederler. Ayrıntılı bilgiye mağazamızdan veya broşürümüzden ulaşabilirsiniz:

Kablo uç kapağını mağazada görüntüle

YENİ: PODIS® ARTIK AÇIK GRİ RENKTE!

Kablo döşemede daha fazla estetik ve uyum için — açık gri yeni siyah.

Açık gri podis® ile yeraltı garajlarında ve otoparklarda şarj altyapısı, açık renkli duvarlarda özellikle göze çarpmadan entegre edilebilir. Tesisat bu sayede görsel açıdan sade görünür ve genel görünüme zarif biçimde uyum sağlar.

Ek avantaj: Çekici görünümün yanı sıra esnek güç dağıtımından kolay kuruluma kadar tüm kanıtlanmış podis® özelliklerinden yararlanmaya devam edersiniz. Bu sayede işlevsellik ve tasarımı tek bir sistemde birleştirirsiniz.

YASSI KABLO SİSTEMİNİN AVANTAJLARI

Kullanıcı dostu, hızlı ve kolay proje planlaması
Hatasız ve güvenli montaj sayesinde ilk kurulumda zaman tasarrufu: yassı kabloyu takın, vidayı sıkın, bitti
Herhangi bir noktada genişletme seçenekleri ve sökme imkânı sayesinde dönüşümlerde zaman tasarrufu
Zorlu çevre koşulları için uygun
Uluslararası sertifikalı

KESME GEREKMİYOR
Zahmetli ölçüye kesme, soyma ve kablolama işlemlerine gerek yoktur.

HER YERDE, HER ZAMAN ENERJİ
Bağlantı modülleri her yere yerleştirilebilir. Bu, yalnızca devreye alma sırasında değil, sistemin tüm yaşam döngüsü boyunca genişletmeleri ve değişiklikleri kolay ve sorunsuz hale getirir.

MERKEZİ OLMAYAN TESİSAT İLE MALİYET AZALTMA
Geleneksel merkezi bir tesisata kıyasla, merkezi olmayan bir çözüm kablolama, kablo kanalları ve braketlerde tasarruf sağlar; rijit kablo borularına olan ihtiyacı ortadan kaldırır. Ayrıca dağıtım kutularının sayısını ve boyutunu azaltır.

YASSI KABLO SİSTEMİNİN ÖZELLİKLERİ

Soyma veya yalıtım sökme işlemi olmaksızın yalnızca birkaç basit adımda kurulum
Modüllerin her konuma hızlı ve güvenilir şekilde kurulumu için kanıtlanmış kesme teknolojisi
Kolay modül yeniden konumlandırma
IP 65 koruma sınıfı

REKOR SÜREDE KURULUM – TAK-ÇALIŞTIRIR BİLEŞENLERİMİZLE MAKSİMUM ZAMAN TASARRUFU

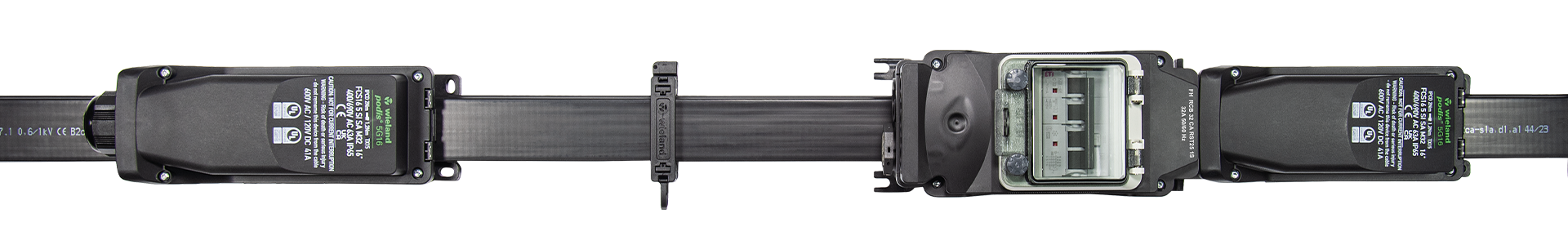

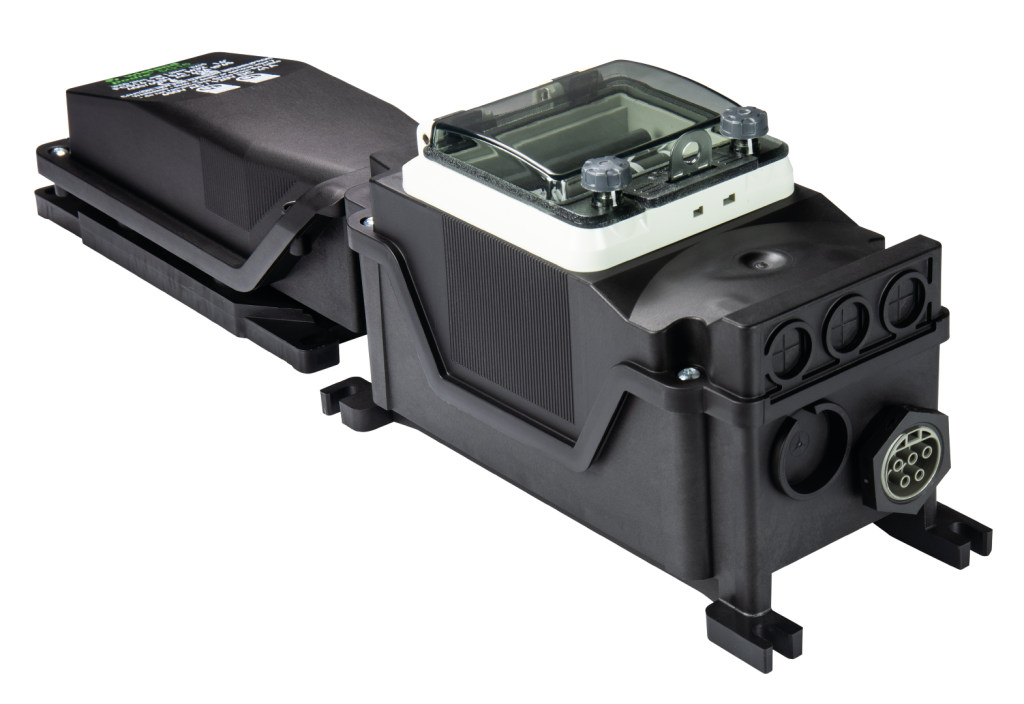

TAK-ÇALIŞTIRIR BAĞLANTI MODÜLÜ

Tak-çalıştır bağlantı modülü, bir RST® cihaz bağlantısıyla donatılmış olup dahili olarak önceden kablolu hale getirilmiştir. Sahada, ek kablolama işlemi gerektirmeksizin yalnızca uygun, önceden monte edilmiş RST® kablosuna bağlanır. Bu sayede olası hata kaynakları minimuma indirilir ve kurulum sırasında önemli miktarda zaman tasarrufu sağlanır.

Tak-çalıştır bağlantı modülünü mağazada görüntüle

ÖNCEDEN MONTELİ KABLO

Tak-çalıştır modüller ile son kullanıcı arasındaki bağlantı, önceden monte edilmiş bir kablo aracılığıyla gerçekleştirilir. Bu kablo, çıkış tarafında geleneksel bir bağlantı için hazırlanmış olup giriş tarafında doğrudan bağlantı veya sigorta modülüne bağlanan uygun soket parçasıyla donatılmıştır. Önceden monte edilmiş kablonun kullanımı, kurulum sırasında önemli miktarda zaman tasarrufu sağlar.

Önceden monte edilmiş kabloları mağazada görüntüle

MERKEZİ OLMAYAN ELEKTRİK TESİSATININ AVANTAJLARINI KENDİNİZ GÖRÜN

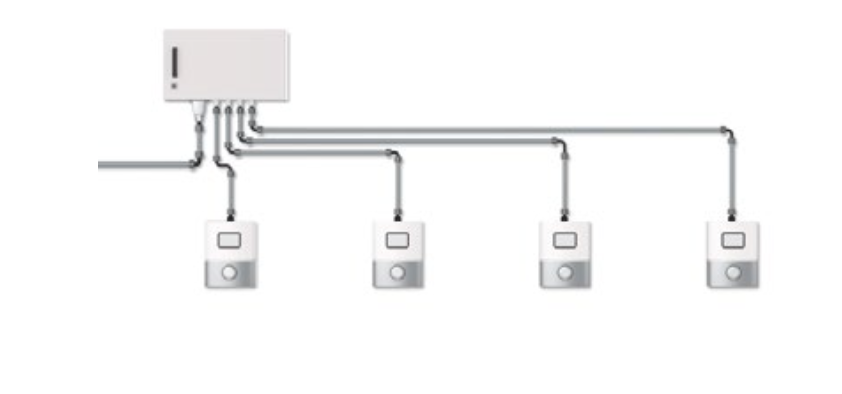

GELENEKSEL TESİSAT

Geleneksel özellikler:

Yıldız şeklinde tesisat düzeni
Her tüketici, alt dağıtım panosuna ayrı bir kablo ile bağlanır
Elektrikçiler sahada her şeyi kendileri bağlamak zorundadır
Yüksek malzeme kullanımı
Tesisat bölgelerinde ve alt dağıtım panosunda yüksek alan gereksinimleri

En geç mevcut kullanım konseptinde bakım veya değişiklik gerektiğinde durum netleşir: sinir bozucu iş adımları kaçınılmazdır, zaman ve maliyet açısından yoğun tesisat süreçleri kapıdadır ve bunlar yalnızca mali kaynakları değil, değerli personel kapasitesini de bağlar.

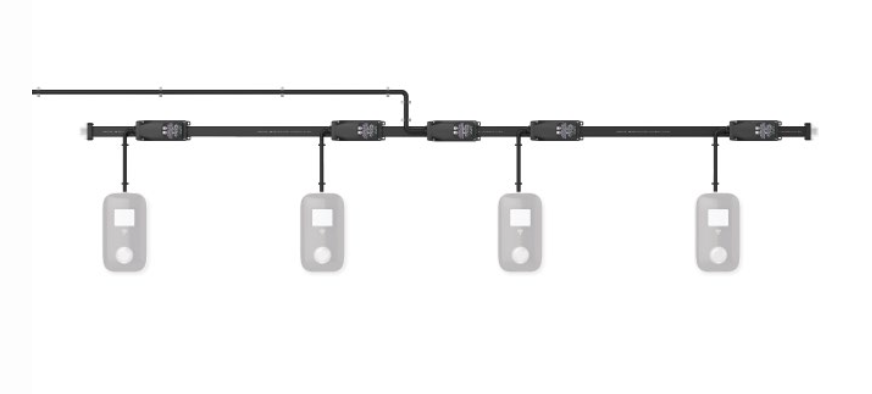

MERKEZİ OLMAYAN ELEKTRİK TESİSATI

Merkezi olmayan özellikler:

Güç, daha büyük kesitli merkezi bir hat üzerinden sağlanır
Bireysel tüketiciler dağıtıcılar aracılığıyla beslenir
Güç, alt dağıtım panosundan kademeli olarak (sigortalı) dağıtılır

66%

İlk kurulumda
tasarruf edilen süre

88%

Genişletmelerde
tasarruf edilen süre

66%

Tasarruf edilen
tesisat malzemesi

30%

Tasarruf edilen
tesisat maliyeti

ELEKTRİKÇİ OLARAK SİZİN İÇİN AVANTAJLAR

Wieland’ın podis® sistemi, özellikle hızlı, esnek ve güvenli güç dağıtımı sağlar. En önemli avantajlara bir bakış:

Hızlı kurulum Alet gerektirmeyen yalıtım delme teknolojisi sayesinde — kılıf sökme veya soyma işlemi gerekmez.
Yüksek esneklik Dallamalar yassı kablo boyunca herhangi bir noktaya yerleştirilebilir ve kolayca genişletilebilir.
Merkezi olmayan koruma Koruyucu bileşenler doğrudan sahada — kablo hatlarını azaltır ve kontrol dolabında yer tasarrufu sağlar.
Hata azaltma ve kolay bakım Tak-çalıştır, önceden monte edilmiş modüller hızlı ve güvenli bağlantı sağlar.
Daha az malzeme ve çaba Yalnızca tek bir besleme hattı gereklidir; azaltılmış yönlendirme ve kablolama çalışması ile.

DÜZ KABLO SİSTEMİMİZİN AVANTAJLARINI KENDİNİZ GÖRÜN

podis® sözünü tutar! – ister ilk kurulum sırasında, ister genişletme aşamasında, isterse de sistemde değişiklik yaparken.

BİR DENEYİN

ÖRNEK KASADA KANITI BİZ SUNUYORUZ

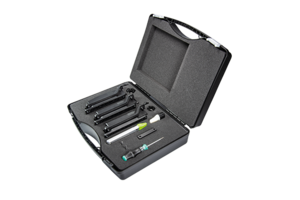

ÖRNEK KASA PODIS® 5G6

Kendiniz görün. podis® örnek kasamızda, podis® 5G6 yassı kablo sisteminin bağlantısı için ihtiyaç duyduğunuz tüm bileşenleri bulacaksınız.

SİPARİŞ VER

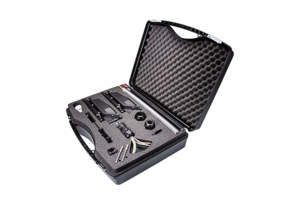

ÖRNEK KASA PODIS® 5G16

Kendiniz görün. podis® örnek kasamızda, podis® 5G16 yassı kablo sisteminin bağlantısı için ihtiyaç duyduğunuz tüm bileşenleri bulacaksınız.

SİPARİŞ VER

HER UYGULAMA İÇİN PODIS®

podis® CON, merkezi olmayan güç kaynağı için tak-çalıştır, modüler bir yassı kablo sistemidir. Tutarlı yüksek kontak kalitesi sayesinde podis® CON, maksimum sistem kullanılabilirliğini garanti eder. Tak-çalıştır bileşenler bakım sırasında hızla değiştirilebilir; bu da yüksek sistem kullanılabilirliğine önemli ölçüde katkıda bulunur. podis® CON erkek konnektörü kullanılarak ek cihazlar bağlanabilir ve esnek biçimde konumlandırılabilir.

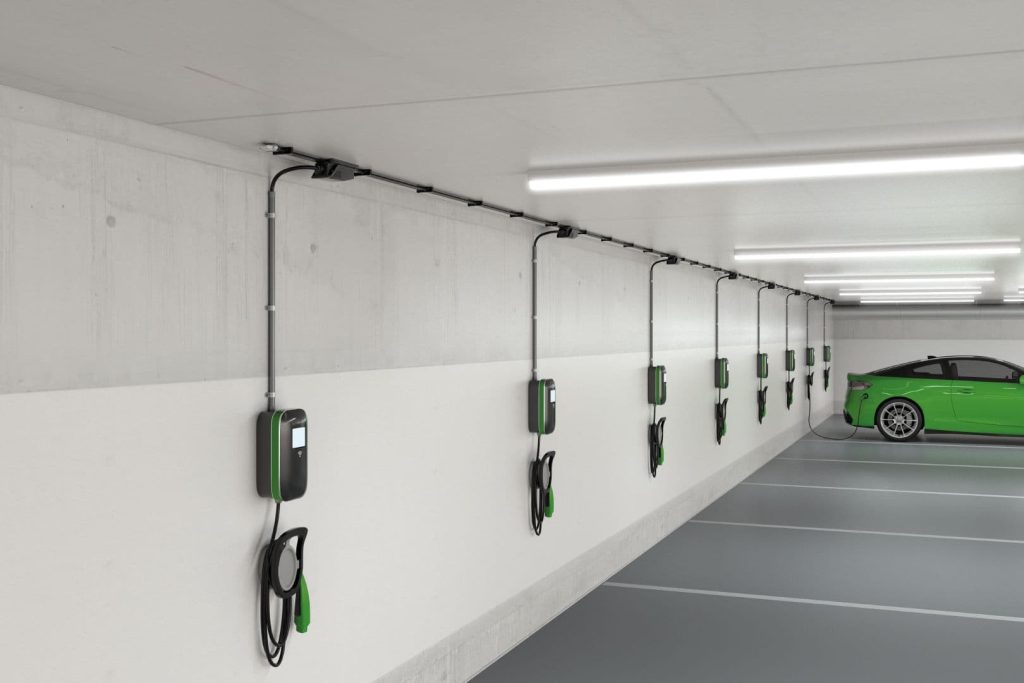

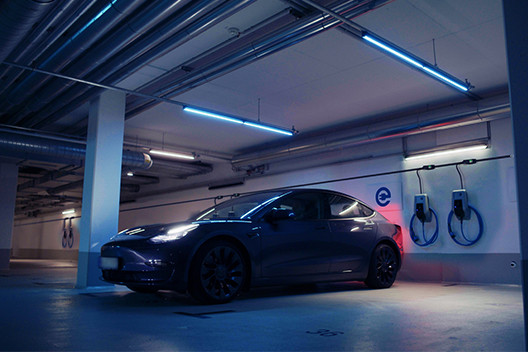

EV ŞARJ İÇİN ÇÖZÜMLER

✓ İlk kurulum ve değişiklik için hızlı

✓ Tamamen tak-çalıştır

✓ Yüksek yük ve merkezi olmayan koruma

UYGULAMA ALANLARI

Otopark katları
Yeraltı garajları

ÇÖZÜMLER

Güç dağıtımı
Merkezi olmayan koruma

AVANTAJLAR

22 kW'a kadar şarj istasyonları
Tek hat üzerinde 20'ye kadar şarj istasyonu
Aşamalı şarj istasyonu talebi için hızlı genişleme
Merkeziyetsizlik sayesinde alan tasarrufu

EV Şarj Hakkında Daha Fazla Bilgi

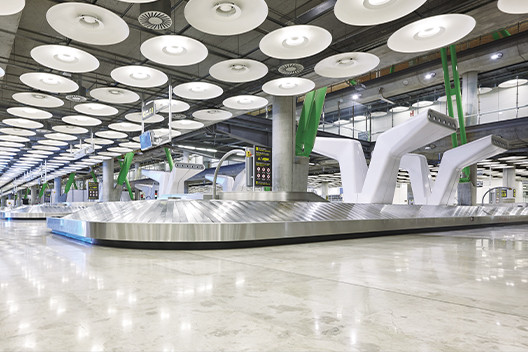

HAVALİMANI LOJİSTİĞİ İÇİN ÇÖZÜMLER

✓ Kabinetfsiz güç dağıtımı

✓ Esnek ve modüler

✓ Zaman ve maliyet tasarrufu

UYGULAMA ALANLARI

Bagaj taşıma sistemleri
Kargo taşıma sistemleri

ÇÖZÜMLER

Güç dağıtımı
Sensör entegrasyonu

AVANTAJLAR

Kolay planlama
Hızlı, hatasız kurulum
Esnek genişletilebilir
IP65 koruma sınıfı

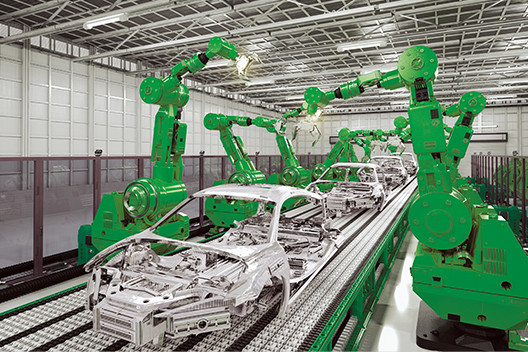

OTOMOTİV İÇİN ÇÖZÜMLER

✓ Kısa kurulum süreleri

✓ Optimum bakım ve servis

✓ Yüksek sistem kullanılabilirliği

UYGULAMA ALANLARI

Kızak konveyör sistemleri
Zemin konveyör sistemleri
Rulo konveyörler
Zincirli konveyörler
Güç ve serbest sistemler

ÇÖZÜMLER

Güç dağıtımı
SEW MOVIMOT için saha dağıtıcıları
Sensör entegrasyonu için I/O modülleri

AVANTAJLAR

Maliyet optimize edilmiş sistem
Hızlı, hatasız devreye alma
Modüler sistemde değişiklik esnekliği
Yüksek sistem kullanılabilirliği

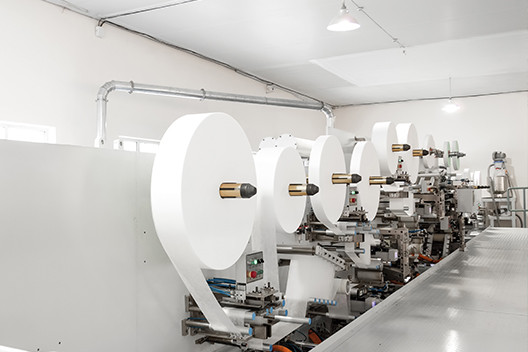

MAKİNE VE TESİS MÜHENDİSLİĞİ İÇİN ÇÖZÜMLER

✓ Hızlı devreye alma

✓ Esnek geriye dönük montaj

✓ Optimum bakım ve servis

UYGULAMA ALANLARI

Ambalaj makineleri
Robotlar
Montaj ve üretim hatları
Gıda üretimi

ÇÖZÜMLER

Güç dağıtımı
Fieldbus kontrolü
Aydınlatma modülleri
Bakım prizleri

AVANTAJLAR

Azaltılmış karmaşıklık
Tek hat üzerinde 400 V ve 24 V
Esnek, modüler sistem
Yüksek makine ve tesis kullanılabilirliği
Hızlı ve kolay kurulum
IP65 yüksek koruma derecesi

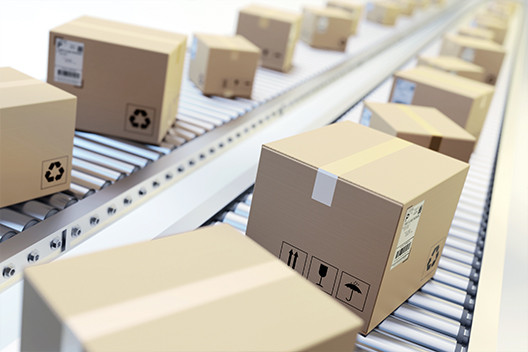

İNTRALOJİSTİK İÇİN ÇÖZÜMLER

✓ Kolay planlama

✓ Bakım dostu tak-çalıştır teknoloji

✓ Kolay genişleme

UYGULAMA ALANLARI

Rulo konveyörler
Palet konveyörleri
Zincirli konveyörler
Bant konveyörler
Konteyner taşıma
Paket taşıma

ÇÖZÜMLER

Güç dağıtımı
Sensör entegrasyonu
Doğrudan/ters/yumuşak yol vericiler
SEW MOVIMOT için Fieldbus kontrolü
24 V güç dağıtımı

AVANTAJLAR

Hızlı, basit ve hatasız devreye alma
Kompakt motor yol vericiler
Kolay değiştirme veya genişletme
Yüksek koruma dereceli sağlam sistem

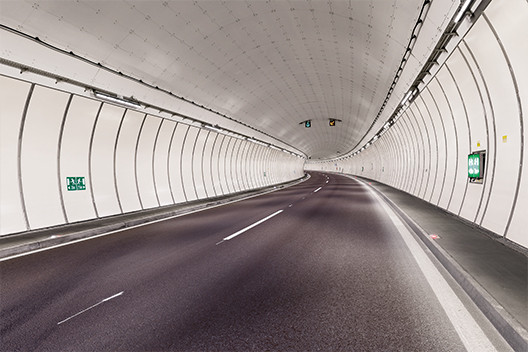

VİNÇLER, ŞAFTLAR, TÜNELLER İÇİN ÇÖZÜMLER

✓ Tesisatın kolay uyarlanması

✓ Sahada tanılama

✓ Bakım dostu tak-çalıştır teknoloji

UYGULAMA ALANLARI

Köprülü vinçler
Özel vinçler
Çıkışlar/inişler
Servis tünelleri
Çalışma alanları

ÇÖZÜMLER

Güç dağıtımı
Aydınlatma modülleri
Bakım prizleri

AVANTAJLAR

Uzun kablo hatlarının hızlı kurulumu
Tesisat kolayca genişletilebilir
Yüksek operasyonel güvenilirlik
IP65 yüksek koruma derecesi

YENİLİKÇİ GÜÇ DAĞITIMI

podis® CON yassı kablo sistemi, büyük boyutlu makine ve sistemler veya birbirine bağlı sistemler için merkezi olmayan, basit ve esnek güç dağıtımı açısından idealdir. Güvenli yalıtım delme teknolojisi, modüllerin kolayca değiştirilmesine, yeniden konumlandırılmasına ve eklenmesine olanak tanır — herhangi bir noktada esnek güç.

HER GÜÇ YÜKÜ İÇİN MODÜLER

SİSTEMLER VE VARYASYONLAR

Modüler podis® sistemi; besleme ve dağıtım modülleri, bakım şalterleri, sabit ve tak-çalıştır güç dalları, önceden monte edilmiş kablo takımları ve geniş bir aksesuar yelpazesini kapsar.

Yassı kablo sistemi, çeşitli akım yükleri için mevcuttur.

podis® CON 5G6

690 V AC / 41 A’e kadar
5x 6 mm²
Şebeke uygulamaları için

SİPARİŞ VER

podis® CON 5G16

690 V AC / 63 A’e kadar
5x 16 mm²
Şebeke uygulamaları için

SİPARİŞ VER

podis® CON 7G4

500 V AC + 50 V DC / 20 A’e kadar
7x 4 mm²
Ana şebeke uygulamaları + iletişim için

SİPARİŞ VER

PODIS® CON 5G6 YASSI KABLO SİSTEMİ

Podis® CON 5G6 yassı kablo sistemi, 5G16 sistemine benzer. O da yalnızca birkaç bileşenden oluşur. Standart versiyona ek olarak, sistem daha fazla yer tasarrufu için özellikle alçak bağlantı modülleri sunar.

SİSTEME ÖZEL ÖZELLİKLER

5 ayrı kablo
AWG 10, 6 mm² kesit alanına sahip
690 V AC / 41 A'e kadar
Şebeke uygulamaları için
