İÇ MEKAN KULLANIMI İÇİN YASSI KABLO – GESIS® NRG
gesis® NRG yassı kablo sistemi, modern ve merkezi olmayan bir elektrik tesisatının tüm avantajlarını bir araya getirir.
AKILLI GÜÇ

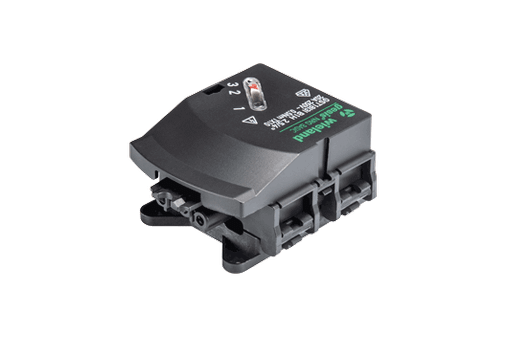

gesis® NRG, kablo kesme ve soyma işlemi yapmaksızın çıkışların kolayca kurulmasına ve çıkarılmasına olanak tanır. Yönlendirme esnektir ve minimum alan kullanır. Yassı kablo sistemi böylece kurulum ve planlamayı basitleştirir; yalnızca saf enerji dağıtımını değil, aynı zamanda binalarda enerji ve verinin birleşik dağıtımını da (KNX, SMI, DALI) garanti eder. Wieland, gesis® NRG ile yapılandırılmış ve hızlı elektrik tesisatı için olağanüstü bir çözüm sunmaktadır. Tak-çalıştır çıkışlar, gesis® CLASSIC dünyasına sorunsuz bir geçiş sağlar — tak-çalıştır elektrik tesisatının tüm avantajlarıyla birlikte.
GESIS® NRG SİSTEMİNİN UYGULAMA ALANLARI
MERKEZİ OLMAYAN BİNA OTOMASYONU
7 pollu gesis® NRG yassı kablo ile enerji ve sinyaller tek bir kablo üzerinden sahaya iletilebilir. Doğrudan tak-çalıştır özellikli gesis® montaj konnektörü sistemlerimiz, tüketiciye dağıtım imkânı sağlar. Bu sayede kolayca uyarlanabilen ve genişletilebilen yapılandırılmış bir tesisat elde edilir.
ALTYAPI KABLOLAMASI
Alan, yüksek iletken kesitine sahip yassı kablo ile akıllı bir besleme sistemi üzerinden güç sağlanır. Bu, kapsamlı bir güç kullanılabilirliğini garanti eder.
ŞEBEKE BESLEMESİ VE İŞ İSTASYONU BESLEMESİ
gesis® NRG yassı kablolarının farklı versiyonları, merkezi olmayan sigorta koruması olan ve olmayan zemin kutularını besler. Tak-çalıştır elektrik tesisatı mobilyaların içinde de devam ettirilebilir. Bu sayede net arayüzler oluşturulur ve güvenlik sağlanır.
AYDINLATMA BESLEMESİ

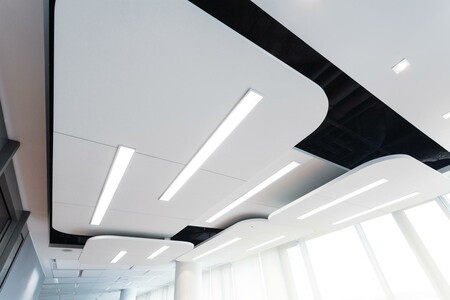

Ofisler için kapsamlı şebeke ve DALI sinyal kapsamı sayesinde değişiklikler veya genişletmeler zahmetsizce gerçekleştirilebilir.
YASSI KABLOLARIN AVANTAJLARI

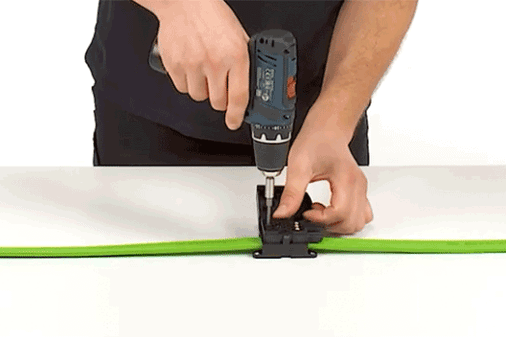

GESIS® NRG İLE HIZLI KURULUM
gesis® NRG ürünlerinin kurulumunda, delme teknolojisinin kullanımı sayesinde kesme, soyma veya kablo ucu hazırlama işlemlerine gerek kalmaz.
gesis® NRG PLANLAMAYI KOLAYLAŞTIRIR
Basit kurulum ve adaptörümüz aracılığıyla serbest faz seçimi sayesinde tesisatınız hızlı ve kolay bir şekilde planlanabilir.
MEVCUT TESİSATIN KOLAY GENİŞLETİLMESİ
Kurulu gesis® NRG sistemi istediğiniz zaman genişletilebilir veya taşınabilir.
AKILLI TESİSAT
Gesis® NRG, net yapılarla akıllı bir tesisatı destekler; örneğin normal şebeke ve BT şebekesinin kablo döşenmesi için belirgin renk kodlaması. Ayrıca merkezi olmayan altyapı kablolaması seçeneği de mevcuttur.
TAMAMEN ESNEK

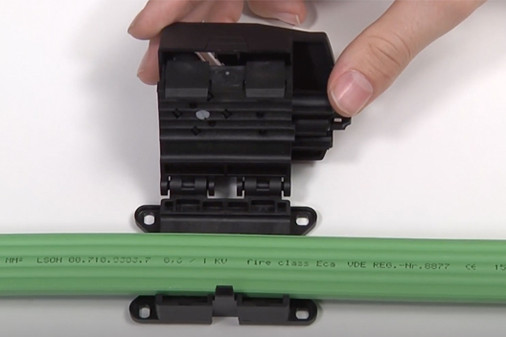

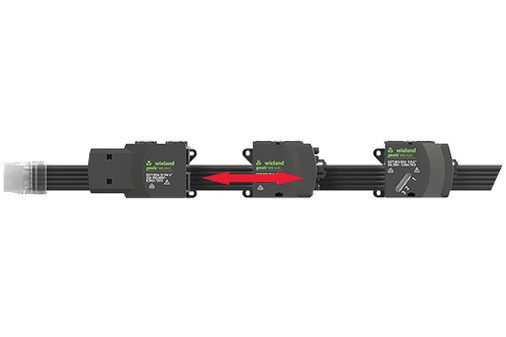

Besleme ve dallama adaptörleri, yassı kablo boyunca herhangi bir noktaya serbestçe konumlandırılabilir.
HIZLI, KOLAY VE ESNEK
SAĞLAM VE PRATİK
- Az sayıda farklı bileşen
- Kompakt ve sağlam adaptörler ve beslemeler
- Kolay ve hızlı kurulum
- Delme Teknolojisi ile yassı kabloyla temas (soyma ve kablo ucu hazırlama gerekmez)
- Sabit tesisatların tüm gereksinimlerinin karşılanması
KAYNAK VERİMLİ
- Hızlı planlama ve kurulum
- Kablo malzemesinde azalma (bakır ve plastik)
- Son tüketiciler için kısa bağlantı kabloları
- Üç fazlı kablolama sayesinde enerji tasarrufu
KOLAYCA KOMBİNE EDİLEBİLEN, BÜTÜNLEŞİK SİSTEM
- gesis® NRG 5G10 sisteminin çıkış adaptörleri, özelleştirilmiş ve mülke özgü dağıtım kutularını doğrudan besleyebilir. Bunlar sigorta koruması ve alt dağıtım için kullanılır.
- gesis® NRG 5G2.5/4 sisteminin çıkış adaptörlerinin tamamı doğrudan tak-çalıştır özellikli olarak tasarlanmıştır. Yassı kablodan çıkıldıktan sonra, elektrik tesisatını tüm tüketicilere götürmek amacıyla doğrudan gesis® CLASSIC’e geçiş yapılabilir.
GELENEKSEL VE GESIS® NRG

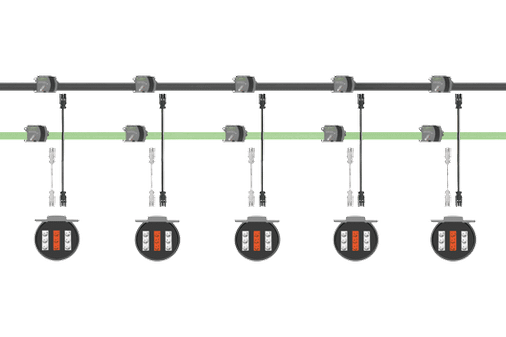

gesis® NRG yassı kablo sistemimiz etkileyicidir: yalnızca esnek olmakla kalmaz, aynı zamanda kaynak tasarrufu sağlar ve bina içindeki yangın yükünü azaltır. Aşağıdaki kurulumda açıklandığı gibi 18 zemin tankının beslenmesi için gesis® NRG yassı kablomuzun kullanımı, kablo kayıplarını ve yangın yükünü azaltmanın yanı sıra gerekli bakırın yüzde 66’ya kadarını tasarruf sağlar.
| Geleneksel kablolama | gesis® NRG | |
|---|---|---|
| Döşenecek toplam kablo uzunluğu | 620 m NYM 3G2,5 mm² |
50 m gesis® NRG yassı kablo 5G4 mm² 72 m gesis® CLASSIC bağlantı kablosu 3G2,5 mm² |
| Yangın yükü | Yaklaşık 360 kWh | Yaklaşık 150 kWh |
| Toplam bakır ağırlığı | Yaklaşık 45 kg | Yaklaşık 15 kg |
TEKNİK VERİLER
| Anma gerilimi | 250 / 400 V |
| Kablonun anma akımı | 20 A |
| Kablonun pol sayısı | 5 pol / 5+2 pol (seçime göre) |
| Anma kesit alanı | 2,5 / 4 mm² (seçime göre) |
| Dış kılıf | PVC veya halojen içermez |
| Bakır iletken | Kaplamasız, çok damarlı |
| Sistem bileşenleri | Yassı kablolar, dallamalar, beslemeler ve aksesuarlar |
| Çıkış adaptörünün pol sayısı | 2 / 3 / 5 pol |
| Bağlantı teknolojisi | Yalıtım delme bağlantı teknolojisi (soyma ve kablo ucu hazırlama gerekmez) |
| Veriyolu tasarımı | Ekranlı / ekransız (seçime göre) |
| Veriyolunun anma gerilimi | Ekransız 250 V, ekranlı 50 V |
| Veriyolunun anma akımı | Ekransız 6 A, ekranlı 3 A |
| Veriyolunun nominal kesit alanı | 1,5 mm² |
| CPR'a göre performans beyanı | Listeyi göster |
| Anma gerilimi | 250 / 400 V |
| Kablonun anma akımı | 50 A |
| Kablonun pol sayısı | 5 pol |
| Adaptörün anma akımı | 32 A |
| Bağlantı teknolojisi | Yalıtım delme bağlantı teknolojisi (soyma ve kablo ucu hazırlama gerekmez) |
| Dış kılıf | PVC veya halojen içermez |
| Bakır iletken | Kaplamasız, çok damarlı |
| Sistem bileşenleri | Yassı kablolar, beslemeler, çıkış adaptörleri, aksesuarlar |
| CPR'a göre performans beyanı | Listeyi göster |
UYARI: Farklı üreticilerin konnektör sistemleri arasında uyumluluk yoktur
Wieland GST® konnektörleri ile diğer üreticilerin konnektörleri arasındaki karışık bağlantılar, insanların, hayvanların ve mülklerin sağlık ve güvenliğini tehlikeye atabilir.
Wieland GST® konnektörleri ile diğer üreticilerin konnektörleri arasındaki karışık bağlantılar, 1. ProdSV’nin (Alçak Gerilim Yönergesi) 4. Maddesi uyarınca uygunluk karinesinin kaybedilmesine yol açabilir. Diğer üreticilerin konnektörleri, Wieland GST® konnektörleriyle birlikte veya “Wieland GST® konnektörleriyle uyumlu” ifadesiyle piyasaya sunulamaz ya da satışa teklif edilemez.
Açıklama:
Wieland gesis® CLASSIC montaj konnektörü sistemi; GST® konnektörler, GST® cihaz konnektörleri, GST® dağıtım blokları ve farklı kablo kesitleri ile farklı bağlantı tekniklerine sahip önceden monte edilmiş varyantlardan oluşmaktadır. Tüm GST® ürünleri, harmonize edilmiş EN IEC 61535 standardına uygun olarak sertifikalandırılmış olup tarafımızdan elektrik tesisat sistemlerinde kalıcı olarak tak-çalıştır bağlantı kurulması amacıyla pazarlanmaktadır.
EN IEC 61535 bir ürün standardıdır ve yalnızca ürün tasarımına ilişkin gereksinimleri düzenler; ürün standardı olarak EN IEC 61535, konnektör tasarımına yönelik herhangi bir şartname içermez. Yani tasarım standartlarından farklı olarak (örneğin toprak kontaklı konnektörlerin üretimi için), kodlamalar ve bağlantı yüzeyleri üreticiler tarafından serbestçe seçilebilir ve bir montaj konnektörü ailesi içinde daha da geliştirilebilir. Bu tasarım özgürlüğü, yalnızca mekanik olarak takılabilir olmanın farklı üreticilerin konnektörleri arasında uyumluluk sağlamadığı anlamına gelir.
Buna göre EN IEC 61535 ürün standardı, tesisatlarda yalnızca aynı üreticinin montaj konnektörlerinin kullanılması gerektiğini öngörmektedir; zira uzun vadede güvenli güç iletiminin sağlanmasının tek yolu budur.
Daha fazla bilgiye ihtiyaç duyuyor musunuz? Lütfen uzmanlarımızla iletişime geçin.
Telefon: +90 216 366 3785
