Sinyal Konnektörü gesis® NV

SİNYAL KONNEKTÖRLERİ

GESIS® NV

Hızlı, kolay ve güvenli veri yolu kablolama ve sinyal uygulamaları için konnektör sistemi. Modern bina tesisatının tüm gereksinimlerini karşılar.

DÜŞÜK GERİLİM TEKNOLOJİSİ

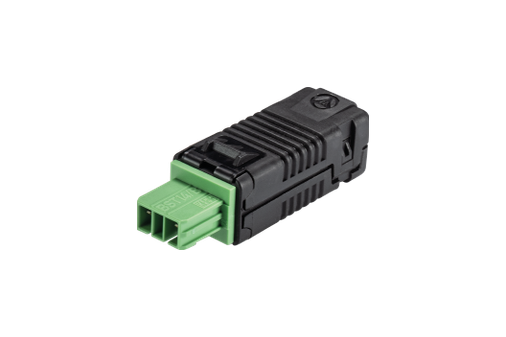

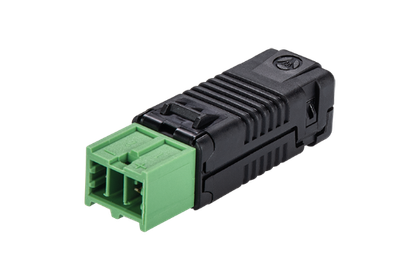

Bu konnektörler, güç dağıtımına paralel olarak binalarda sinyal dağıtımı için kullanılmaktadır. Mekanik kodlama ve farklı renklerle yapılan net atama, montajı kolaylaştırır. Karmaşık tesisatlar, alt dağıtım ünitesinden herhangi bir kullanım noktasına kadar yalnızca dört temel bileşenle gerçekleştirilebilir. Konnektörler, gerilim tahliyeli erkek ve dişi konnektör olarak temin edilmekte ve mevcut her türlü kablo tipiyle kullanılabilmektedir.

BST14, KNX kılavuzuna uygun olarak tasarlanmıştır.

KNX kılavuzuna göre ekranlı veri yoluna sahip 5G2,5/4+2X1,5 düz kablo, enerji ve sinyal kombine dağıtımı için mevcuttur.

TEKNİK VERİLER

Kutup sayısı	2 ve 3 kutuplu
Mevcut sistem bileşenleri	Fiş konnektörler, cihaz konektörleri, dağıtıcılar, kablo grupları
Nominal voltaj	50 V
Nominal akım	3 A
Nominal kesit alanı	0,25 – 0,75 mm²
Kilit mekanizması	Kendinden kilitlemeli, elle serbest bırakma (evrensel entegre)
Ürün standartları	IEC 61984, BST14i2 Yeşil – KNX kılavuzuna uygun
Koruma derecesi	IP20
Voltaj tipleri	BST14i2/i3 konektörlerini yalnızca SELV veya PELV güç kaynağıyla birlikte kullanınız!
