RST® NRG Yassı Kablo Sistemi

Kompakt formatta tak-çalıştır güç dağıtımı

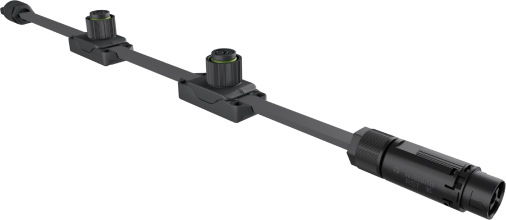

RST® NRG 2X2.5 – ÖNCEDEN MONTELİ YASSI KABLO SİSTEMİ

Hızlı, güvenli ve az yer kaplayan kurulum için yüksek IP koruma derecesine sahip çok yönlü yassı kablo sistemi. RST® NRG ile elektrik yüklerini altyapınıza verimli şekilde entegre edebilirsiniz: önceden monte edilmiş, tak-çalıştır ve uygulamanıza özel olarak tasarlanmış.

GÜÇ DAĞITIMI

KABLOLAMA YERİNE TAK-ÇALIŞTIR

RST® NRG yassı kablo (2×2,5 mm²), köklü RST® MİNİ Konnektör sistemini temel alır ve elektrik yüklerinin çok çeşitli altyapılara verimli şekilde entegre edilmesini sağlar — hızlı, güvenli ve az yer kaplayan.

Müşteriye özel önceden monte edilmiş kablo hatları fabrikada otomatik olarak üretilir ve sahada zahmetli bir kablolama işlemi yerine doğrudan birbirine takılır. Uygulamaya bağlı olarak yükler, cihaz konnektörleri veya kablo takımları aracılığıyla doğrudan bağlanabilir. Bu sayede basit uygulamalardan karmaşık sistemlere kadar esnek, ölçeklenebilir kurulum çözümleri elde edilir.

Sonuç: Kurulum süresini kısaltırken maksimum esneklik sunan, iyi düşünülmüş bir güç dağıtım sistemi.

RST® NRG UYGULAMADA

Elektrik yüklerini altyapınıza ne kadar kolay entegre edebileceğinizi görün.

RST® NRG’nin verimli ve az yer kaplayan güç dağıtımını nasıl sağladığını görmek için videoyu izleyin. Önceden monte edilmiş yassı kablo sistemi kurulum çabasını azaltır, net yapılar oluşturur ve uygulamanıza esnek biçimde uyarlanabilir.

Hızlı kurulum — önceden monte edilmiş ve tak-çalıştır bileşenler sayesinde
Az yer kaplayan kablolama konsepti — göze çarpmayan entegrasyon için
Yüksek esneklik — ayrı ayrı yapılandırılabilen dallar sayesinde
Güvenli uygulama — kodlu konnektör sistemleri sayesinde
Daha az planlama ve kurulum çabası — geleneksel kablolamaya kıyasla

GENİŞ BİR UYGULAMA YELPAZESI İÇİN

ENDÜSTRİDEN MİMARLIĞA

RST® NRG, elektrik yüklerinin hızlı, esnek ve az yer kaplayan şekilde entegre edilmesi gereken her yerde verimli güç dağıtımı sağlar.

Endüstri

Mimarlık

Etkinlik

Dikey Tarım

Endüstriyel tesislerde DC güç kaynağı – Makineler, kontrol sistemleri ve saha cihazları için güvenilir güç kaynağı.
Mimari aydınlatma – İç ve dış mekan aydınlatması için esnek, tak-çalıştır çözümler.
Raflama sistemleri – Modüler sistemlerin hızlı kurulumu ve kolay genişletilmesi.

Etkinlik aydınlatması – Güvenli ve açıkça kodlanmış konnektör teknolojisiyle geçici kurulumlar.
Aydınlatma sistemleri – Planlama, kurulum ve işletme için birleşik bir sistem.
Dikey Tarım – Modüler yetiştirme sistemleri için verimli güç dağıtımı.

NET GERİ BİLDİRİMLİ GÜVENLİ BAĞLANTI

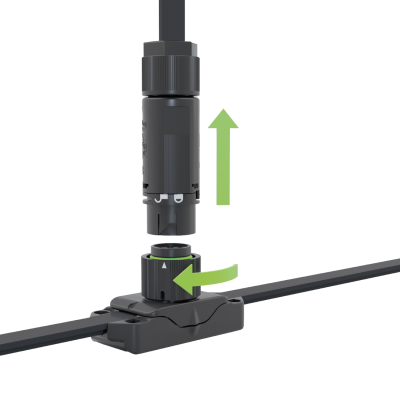

TWISTLOCK

Köklü TWISTLOCK kilitleme mekanizması, fiş bağlantılarının takıldığında otomatik olarak kilitlenmesini sağlar. Kullanıcılar doğru son konum hakkında net bir geri bildirim alır — kurulum sırasında maksimum güvenlik için.

Basit bir çevirme hareketi ile bağlantı istediğiniz zaman hızlı ve kontrollü bir şekilde serbest bırakılabilir.

Otomatik kilitleme
Net geri bildirim
Alet gerektirmeden serbest bırakma

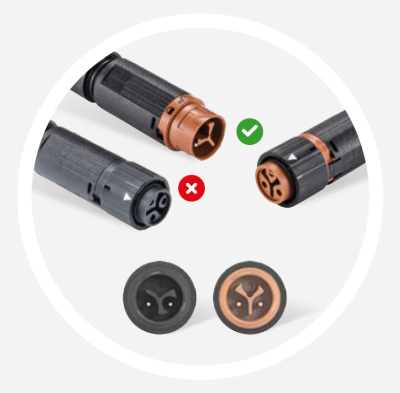

NET AYRIMI VE MAKSİMUM GÜVENLİK İÇİN KODLAMA

Farklı uygulamalar için güvenli ve açık kurulum sağlayan iki kodlama seçeneği mevcuttur.

Kahverengi – Düşük gerilim Düşük gerilim aralığındaki uygulamalar için (koruma sınıfı III)
Siyah – Şebeke gerilimi Şebeke gerilimi aralığındaki uygulamalar için (koruma sınıfı II)

Ek bir mekanik kilitleme yanlış eşleştirmeyi önler — maksimum operasyonel güvenlik için.

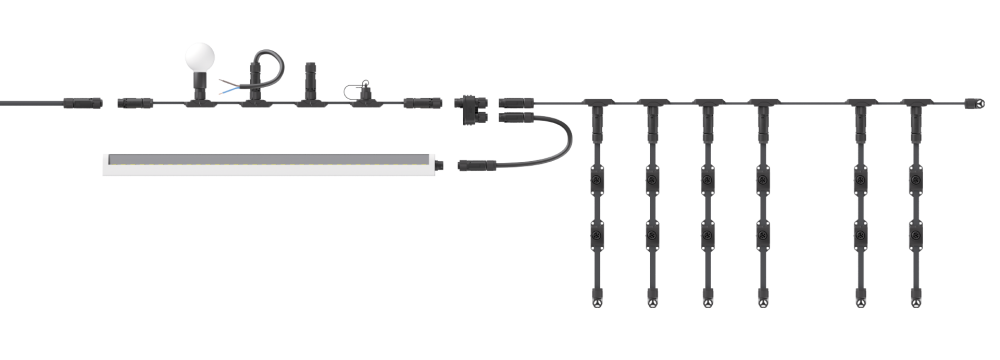

KARMAŞIK YAPILAR

KOLAYCA TAKILABİLİR

RST® NRG ile karmaşık elektrik tesisatları bile kolaylıkla ve esnek biçimde kurulabilir. Önceden monte edilmiş sistem bileşenleri birbirine sorunsuzca kilitlenir ve zahmetli kablolama gerektirmeden hızlı saha kurulumuna olanak tanır. Yassı kablonun bireysel dalları, gücü ileriye yönlendirmek için özellikle kullanılabilir. Bu sayede uygulamanıza tam olarak uyum sağlayan özel dallar ve ölçeklenebilir yapılar elde edilir.

Sonuç: Tutarlı kalite, azaltılmış hata potansiyeli ve önemli ölçüde kısaltılmış kurulum sürelerine sahip standardize edilmiş altyapılar.

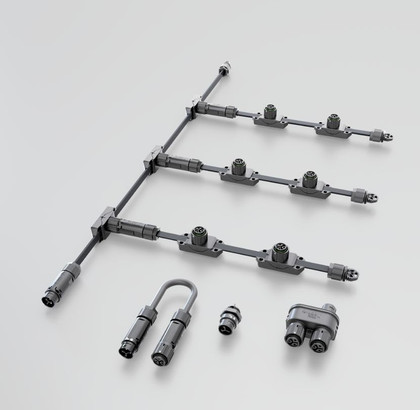

TÜM BİLEŞENLERE GENEL BAKIŞ

RST® MİNİ Konnektör sistemi; konnektörler, kablo takımları, dağıtıcılar ve cihaz konnektörlerini kapsar — modüler olarak birleştirilebilir.

1. BESLEME KONNEKTÖRÜ

Tak-çalıştır arayüzü üzerinden yassı kabloyu güvenilir biçimde güçle besler.

2. DALLAMA KONNEKTÖRÜ

Hat boyunca bireysel yüklerin kolayca entegre edilmesini sağlar.

3. ELEKTRİKLİ CİHAZLAR İÇİN CİHAZ KONNEKTÖRÜ

Yükler, tak-çalıştır bağlantılar aracılığıyla hızlı ve güvenli şekilde bağlanabilir.

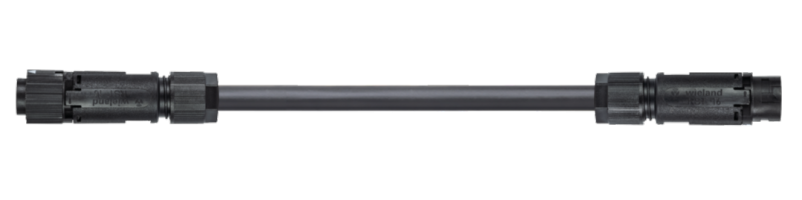

4. KABLO TAKIMLARI

Bileşenlerin ve yüklerin esnek entegrasyonu için önceden monte edilmiş bağlantı ve irtibat kabloları.

5. DAĞITIM BLOĞU

Karmaşık tesisatlarda gücün düzenli dağıtımını sağlar.

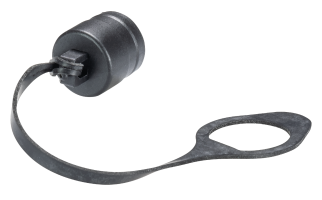

6. KAPAK PARÇASI

Kablo ucunu korur veya sistemin hedeflenen şekilde genişletilmesini sağlar.

1. BESLEME KONNEKTÖRÜ

Tip	Kodlama	Sipariş No.
Soket	Siyah	46.031.4554.1
Soket	Kahverengi	46.031.4551.4

2. DALLAMA KONNEKTÖRÜ

Tip	Kodlama	Sipariş No.
Fiş	Siyah	46.032.4554.1
Fiş	Kahverengi	46.032.4551.4

3. ELEKTRİKSEL CİHAZLAR İÇİN CİHAZ BAĞLANTI KABLOSU

Tip	Kodlama	Sipariş No.
Fiş	Siyah	46.032.5054.1
Fiş	Kahverengi	46.032.5051.4

4. KABLO TERTİBATLARI

Tip	Kodlama	Kablo tipi	Sipariş No.
Bağlantı kablosu, dişi – erkek	Siyah	H07RN-F \| 2x 2,5 mm²	46.423.x030.1
Bağlantı kablosu, dişi – erkek	Kahverengi	H07RN-F \| 2x 2,5 mm²	46.423.x032.4
Bağlantı kablosu, dişi – erkek	Siyah	H07RN-F \| 2x 1,5 mm²	46.422.x030.1
Bağlantı kablosu, dişi – erkek	Kahverengi	H07RN-F \| 2x 1,5 mm²	46.422.x032.4
Bağlantı kablosu, erkek – açık uç	Siyah	H07RN-F \| 2x 1,5 mm²	46.422.x034.1
Bağlantı kablosu, erkek – açık uç	Kahverengi	H07RN-F \| 2x 1,5 mm²	46.422.x038.4

5. DAĞITIM BLOĞU

Tip	Kodlama	Sipariş No.
Dağıtım bloğu, 1 giriş / 2 çıkış	Siyah	46.030.1254.1
Dağıtım bloğu, 1 giriş / 2 çıkış	Kahverengi	46.030.1251.4

6. KAPAK RESMİ

Tip	Sipariş No.
Dallama adaptörü için kapak	06.563.8753.1

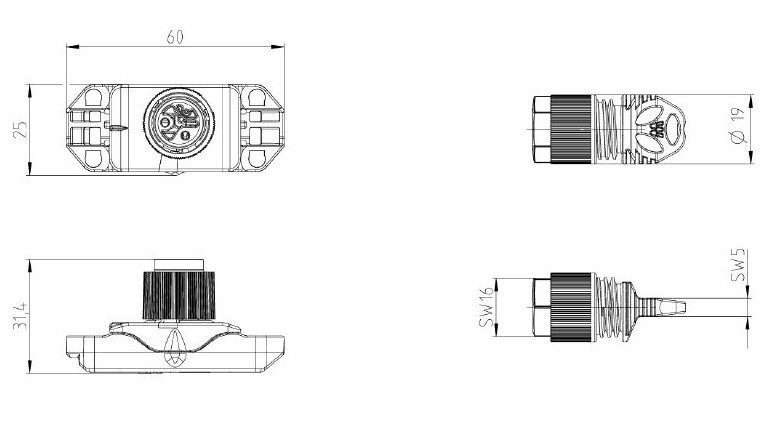

TEKNİK VERİLER

Planlama ve entegrasyon için gerekli tüm parametreler bir bakışta.

Özellik	Teknik Değer
Anma gerilimi	250 V
Anma akımı	16 A
Sertifikasyon	TÜV sertifikalı
Kablo tipi	2x2,5 mm², PUR
Malzeme	Poliamid, halojen içermez

ÖNCEDEN MONTELİ YASSI KABLONUZ – KOLAYCA BELİRTİN

RST® NRG yassı kablonuzu tasarlamak için yalnızca birkaç ayrıntıya ihtiyacımız var. Bu temel alınarak, sahada hızlı, güvenli ve standart bir şekilde kurulabilecek bireysel olarak önceden monte edilmiş bir çözüm oluşturuyoruz.

YAPILANDIRMANIZ NASIL ÇALIŞIR ?

Gereksinimleri belirleyin

Yassı kablonuzun temel parametrelerini tanımlayın; örneğin kodlama, kablo tipi, bağlantı, sonlandırıcı ve kaynak, dallar ile kablo sonu arasındaki istenen mesafeler.

Konfigürasyonu gönderin

Gereksinimlerinizi >broşür sayfasına göre gönderin veya doğrudan ekibimizle iletişime geçin. Bu sayede projeyle ilgili tüm bilgiler eksiksiz dikkate alınır.

Özel tasarım

Konfigürasyonunuzu inceliyor, gerektiğinde tasarım konusunda destek sağlıyor ve teknik özellikleri teknik açıdan uygun, önceden monte edilmiş bir çözüme dönüştürüyoruz.

Üretim ve etiketleme

Kablo hatları bireysel olarak üretilir, ayrı ayrı sarılır, paketlenir ve müşteriye özel etiketleme ile birlikte teslim edilir.

Sahada standart kurulum

Önceden monte edilmiş bileşenler sahada hızlı ve güvenli bir şekilde kurulabilir — azaltılmış kablolama çabası, daha az hata potansiyeli ve tutarlı kalite ile.

Hangi bilgilere ihtiyaç duyulmaktadır?

Kategori	Seçenekler / Özellikler
Kodlama	Şebeke gerilimi uygulamaları için siyah, düşük gerilim uygulamaları için kahverengi
Kablo tipi	PUR 2 × 2,5 mm²
Mesafeler	Beslemeden ilk dallamaya, dallamalar arası ve son dallamadan kablo sonuna kadar
Sonlandırma	Uç parça veya tak-çalıştır arayüzü üzerinden devam

Not: Standart mesafeler ve örnek konfigürasyonlar için lütfen broşüre bakınız . Farklı mesafeler ve özel montaj çözümleri talep üzerine temin edilebilir.
