RST® MINI - MOLA®
Yay kelepçe teknolojisine sahip yenilikçi, modüler cihaz konnektörleri
MOLA® CİHAZ KONNEKTÖRLERİ
Yüksek koruma derecesine sahip tesisatlar, RST® MİNİ serisi için yeni modüler MOLA® konnektörleri sayesinde her zamankinden daha fazla esneklikle hayata geçirilebilir ve her uygulamaya daha iyi uyarlanabilir.
CİHAZINIZ İÇİN ÇÖZÜM ORTAĞINIZ
Bu modüler cihaz konnektörleri özellikle armatür üreticileri için optimize edilmiştir. Ancak çok yönlü yapıları sayesinde motorlar, ısıtıcılar, kontrolörler ve benzeri cihazlarda da kullanılabilirler. Modüler RST® MİNİ konnektörü, çok çeşitli uygulamaların kurulumunu daha esnek, daha hızlı ve daha güvenli hale getirir.
EŞSİZ ÖZELLİKLER
MOLA® konnektörler 2, 3, 4 ve 5 pollu modeller olarak mevcuttur. Modüler tasarım sayesinde iç kablo demeti ve muhafaza ayrı ayrı önceden monte edilebilir. Yay kelepçe bağlantısı, armatür muhafazasındaki bağlantıyı kolaylaştırır. Bunun yanı sıra MOLA®, “BJB ready” özelliğine sahiptir; bu da robotlar tarafından otomatik kablolama için uygun olduğu anlamına gelir.
MOLA®, değerli alan tasarrufu sağlar. Pol başına iki bağlantı noktası sayesinde iç terminale gerek kalmaz ve yer tasarrufu sağlanır. Yay kelepçe bağlantısı aynı zamanda kurulum sırasında vida bağlantılı karşılaştırılabilir bir kuruluma kıyasla daha az alana ihtiyaç duyulmasını sağlar.
MOLA®, geçişli kablolama çözümleri için mükemmel bir seçenektir. Bu genellikle 2,5 mm² iletken kesiti ile gerçekleştirilir; MOLA® için hiçbir sorun teşkil etmez.
ZAMAN TASARRUFU SAĞLAR
Yay kelepçe bağlantıları, armatür kurulumu sırasında iletkenlerin çok kolay bir şekilde takılmasını sağlar. Bu durum, vida bağlantılı bir kuruluma kıyasla önemli ölçüde zaman tasarrufu sağlar. Terminal noktası başına bölücü bağlantı sayesinde de ek bir terminal ve ilgili iletkenlerin kurulumu ve hazırlanmasına gerek kalmadığından zaman kazanılır.
UYGULAMA ALANLARI
- Armatürler
- Motorlar
- Fanlar
- Isıtıcılar
- İnvertörler
- Kontrolörler
ARMATÜRLER İÇİN OPTİMİZE EDİLMİŞ
- İç armatür terminalinin yerini alır
- Geçişli kablolama
- Nokta kaynaklı armatürler
- 20 mm bağlantı dişi ile minimum boyut
KULLANIMI KOLAY
- Otomatik kablolama için uygundur
- Cihaz içi kablo demetlerinin ayrı olarak önceden montajı mümkündür
- İtmeli yay ile donatılmıştır
EN YÜKSEK KORUMA DERECESİ
- IP66/68/69 koruma derecesi
- Kontak contası sayesinde ek koruma
AVANTAJLAR
İÇ TERMİNALİN YERİNİ ALIR

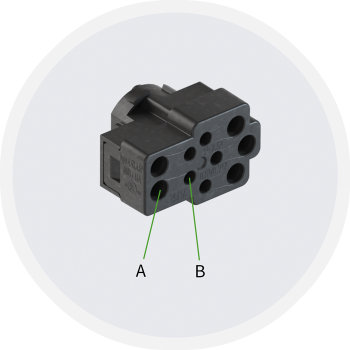

İç adaptör, pol başına iki bağlantı noktası sağlar:
A bağlantı kanalı, 2,5 mm²’ye kadar kesit alanı sunar ve tercihen geçişli kablolama için kullanılır.
| Tek damarlı | Çok damarlı, kılıfsız* | Çok damarlı, kılıflı |
| 1,0 – 2,5 mm² AWG 18 – 14 |
1,0 – 2,5 mm² AWG 18 – 14 |
1,0 – 1,5 mm² AWG 20 – 16 |
* ultrasonik kaynaklı
B bağlantı kanalı, daha küçük kesitler için tasarlanmış olup iç cihazların (ör. sürücüler) doğrudan bağlantısı için kullanılır. Pol etiketlemesi (kodlamaya bağlı olarak) bağlantı kanalları arasında görünür durumdadır.
| Tek damarlı | Çok damarlı, kılıfsız | Çok damarlı, kılıflı |
| 0,5 – 1,0 mm² AWG 21 – 18 |
0,75 – 1,0 mm² AWG 21 – 18 |
0,5 mm² AWG 21 |
MÜKEMMEL UYUM

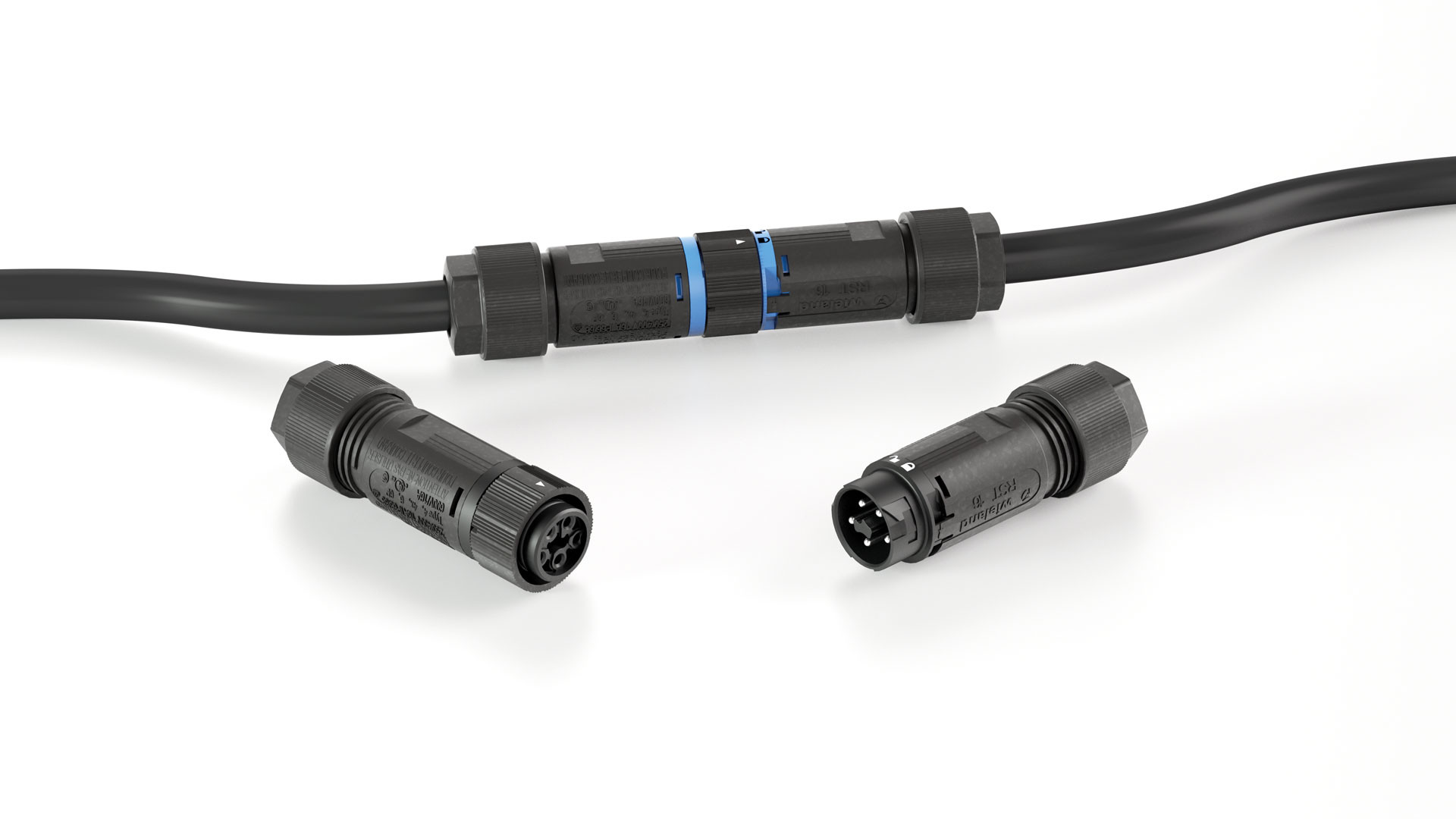

RST® MİNİ fiş konnektörleri ve vida teknolojili cihaz konnektörleri. RST® vida terminali bağlantıları serisi, hazırlanmamış kabloların EN 60999-1’e göre bağlanması için uygundur.
| Tek damarlı | Çok damarlı, kılıfsız | Çok damarlı, kılıflı |
| 0,2 – 2,5 mm² | 0,25 – 2,5 mm² | 0,5 – 2,5 mm² |

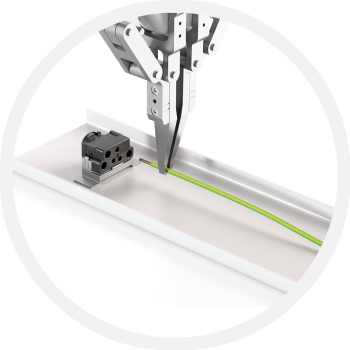

OTOMATİK KABLOLAMA
MOLA®, itmeli yay ile donatılmıştır. Bu özellik ve optimize edilmiş giriş pahları, robotlar tarafından otomatik kablolama yapılmasına olanak tanır; bu işlem cihaz muhafazası içinde monte edilmiş halde veya iç adaptör için ayrı bir fikstür üzerinde gerçekleştirilebilir.

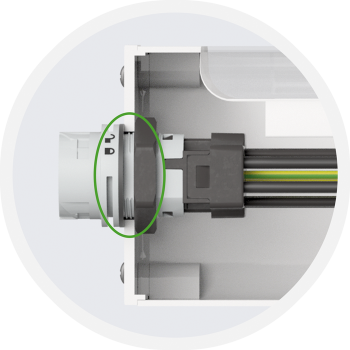

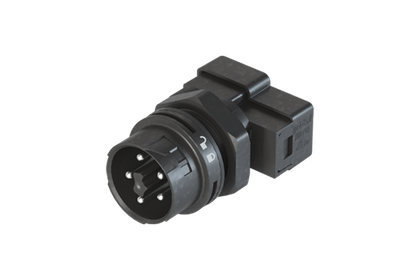

20 MM BURÇLAR İÇİN
Tüm varyantlar (2, 3, 4 veya 5 pollu) 20 mm çapa sahiptir. 20 mm burçlu mevcut seriler, MOLA®’ya hızla dönüştürülebilir ve doğrudan hazırlanmış M20 burçlara entegre edilebilir. Bu sayede geleneksel kablo rakoru bağlantılarından kullanışlı tak-çıkar alternatifine geçiş kolaylaşır. Cihaz konnektörünün dişi üzerindeki düzleştirilmiş üst kısım, yerine sabitlemek için kullanılabilir.

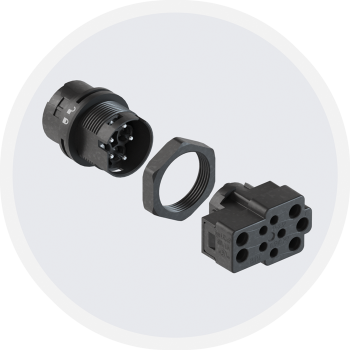

MODÜLER YAPI
Yeni RST16 MOLA® cihaz konnektörü tamamen modülerdir; yani üç ayrı parçadan oluşur.
- Dış adaptör – elektrik altyapısının bağlanması için
- İç adaptör, pol başına iki terminal ile – geçişli kablolama ve iç kablolama çıkışları için
- Somun – dış adaptörün sabitlenmesi için

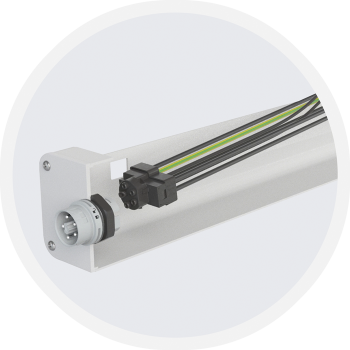

AYRI HAZIRLIK
Modüler tasarım sayesinde kablo demeti ve muhafaza ayrı ayrı önceden monte edilebilir. Dış adaptör muhafazaya bağlanırken iç adaptör, farklı bir yerde iç kablolama ile birleştirilir. Daha sonra iç adaptör, dış adaptöre kolayca takılır!

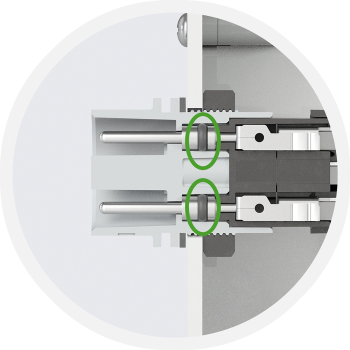

DAHA FAZLA GÜVENLİK
Ek kontak contalı (boyuna conta) varyantlar isteğe bağlı olarak da mevcuttur. Bu varyantlar, yoğuşma veya hasarlı kablolar nedeniyle nem girmesini önler.
ARMATÜR ÜRETİCİLERİ TARAFINDAN KULLANIM
MOLA®, geçişli kablolu armatürlerde ve nokta kaynaklı armatürlerde kullanılabilir.

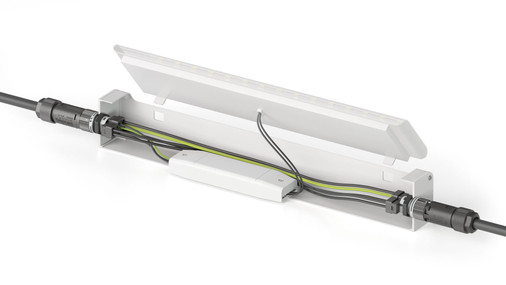

GEÇİŞLİ KABLOLAMA
Geçişli kablolama gerektiren uygulamalar için örneğin 4 veya 5 pollu varyant kullanılabilir. Bunlar erkek ve dişi modeller olarak mevcuttur.

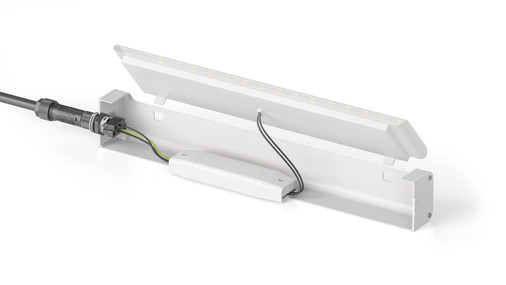

NOKTA KAYNAKLI ARMATÜRLER
Nokta kaynaklı armatürler için 2 veya 3 pollu varyantlar uygundur. Bunlar erkek modeller olarak mevcuttur.
HEMEN ÜCRETSİZ NUMUNE İSTEYİN
Kişisel numunenizi şimdi ücretsiz ve yükümlülük olmaksızın talep edin; MOLA® cihaz konnektörlerinin ne kadar etkileyici olduğunu kendiniz görün.
TANIDK SİSTEMLE UYUMLU
MOLA® cihaz konnektörleri, fiş konnektörler, kablo takımları, dağıtıcılar ve vida teknolojili cihaz konnektörleri gibi ek bileşenler sunan köklü RST® MİNİ sistemiyle uyumludur. IEC61535 onaylı olup aynı zamanda cULus onayına da sahiptir. Bunlar MOLA® için de planlanmaktadır.
ŞİMDİ 2,5 MM²’YE KADAR BAĞLANTI KESİTİ İLE!

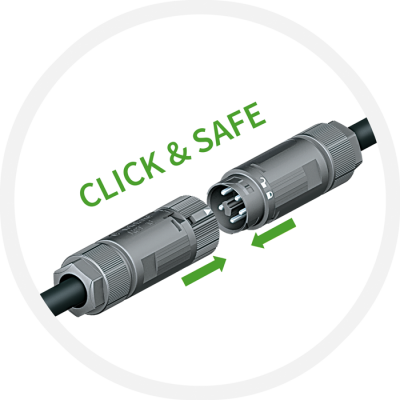

RST® MINI CLICK & SAFE
TWISTLOCK TEKNOLOJİSİ
Akıllı TWISTLOCK kilitleme mekanizması sayesinde konnektörler birbirine takıldığında otomatik olarak kilitlenir ve kullanıcıya net bir geri bildirim sağlar. Bağlantı, hafif bir çevirme hareketiyle kolayca serbest bırakılabilir.
TEKNİK VERİLER
| Anma gerilimi | 250/400 V |
| Anma akımı | 16 A |
| Pol sayısı | 2 ila 5 pol |
| Sıcaklık aralığı | -40 °C ila 100 °C |
| Malzeme |
Kontak parçaları: pirinç, yüzey işlemli Muhafaza parçaları: poliamid, halojen içermez, V2 Conta malzemesi: NBR |
| Kirlilik derecesi | 3 (bağlı durumdayken) |
| Koruma sınıfı |
IP66: temas, toz ve sıçrayan suya, güçlü su jetlerine karşı koruma IP67: temas, toz ve sıçrayan suya, güçlü su jetlerine karşı koruma; 1 m derinlikte 30 dakikaya kadar geçici su altında kalma IP68: temas, toz ve sıçrayan suya, güçlü su jetlerine karşı koruma; 3 m derinlikte 2 saate kadar uzun süreli su altında kalma IP69: temas, toz ve sıçrayan suya, güçlü su jetlerine, uzun süreli su altında kalmaya ve yüksek basınçlı / buharlı jet gibi güçlü su jetlerine karşı koruma İndir: Koruma sınıflarına genel bakış |
| IK kodu | IK07 (2 joule) |
| Takma-çıkarma sayısı |
IEC 61535'e göre yüksüz 100 kez ve nominal yük altında 50 kez (cos phi = 0,6) |
| RST® MİNİ sistem onayları | VDE (IEC 61535), cULus (UL 2238), CSA (C22.2 No.182.1 / C22.2 No.182.3), RINA, LR, DNV/GL, BV |
| MOLA® cihaz konnektörü onayları | VDE (IEC61535); onay sürecinde: cULus, CSA |
S.S.S.
RST® MOLA cihaz konnektörlerinin anma akımı 16 A'dır.
Sistemin anma gerilimi AC 250 V / 400 V'tur.
Erkek modeller için 2/3 pol, dişi ve erkek modeller için 4/5 pol.
Yay kuvveti (itmeli yay).
0,5 mm² – 2,5 mm² (konnektör kesit alanına ilişkin ayrıntılar ürün montaj talimatlarında yer almaktadır).
M20
VDE; onay sürecinde: cULus, CSA
IP66 / IP68 (3m; 2h) / IP69
Uygulamada hatalı yapılan tesisatlar, kablo hasarları veya sıcaklık farklılıkları nedeniyle tesisat içinde zararlı nem oluşabilir. Bu noktada iç engeller suyun ilerlemesini durdurmaya yardımcı olur. MOLA cihaz konnektörü, her bir kontağın iç contaya sahip olduğu bu özellikle isteğe bağlı olarak temin edilebilir. Bu uygulama pratikte "boyuna su yalıtımı" olarak da adlandırılmaktadır.
Armatür bağlantısı, geçişli kablolu armatürler, elektrikli cihazların bağlantısı.
Hayır. Konnektör kesit alanına ilişkin ayrıntılar ürün montaj talimatlarında yer almaktadır.
Hayır, teknik özelliklere göre yalnızca geçici su altında kalma mümkündür: 3 m derinlikte en fazla 2 saat.
Şu an için: 50 adet, kutu içinde. Kontak taşıyıcılar düz contayla birlikte poşette, somunlar ayrı bir poşette ve iç adaptörler kutunun içinde dökme olarak bulunmaktadır.
Yalnızca talep üzerine.
Güvenlik nedeniyle her kodlama için ayrı bir iç adaptör zorunludur (ör. önceden monte edilmiş iç adaptörde bağlantı hatalarını önlemek amacıyla).
Farklı kodlamaların farklı pol etiketleri bulunmaktadır; bu durum kullanımı kolaylaştırmaktadır. Ayrıca baskı sayesinde pol etiketi daha kolay okunabilir.
Yalnızca talep üzerine.
Hayır.
