RST® DIRECT – Doğrudan Bağlantı
Geleneksel tak-çalıştır yerine entegre: Alet kullanmadan bağlayın, kalıcı olarak sızdırmazlığı sağlayın ve zorlu koşullarda bile cihazları altyapıya güvenilir biçimde entegre edin.
RST® DIRECT, 2026 yılının 3. çeyreğinden itibaren temin edilebilecektir.
Projenizi bugün bizimle planlayın.
DOĞRUDAN BAĞLANTI

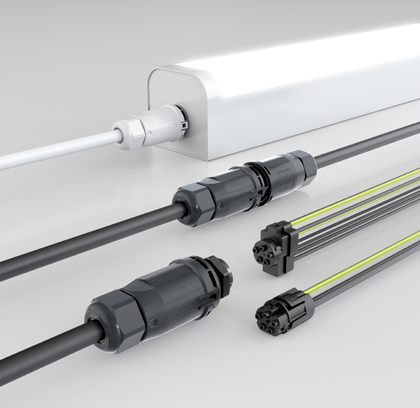

RST® DIRECT, cihaz konnektörlerine ve kablo konnektörlerine hız, güvenlik ve koruma sağlar — armatürler ile diğer pek çok elektrikli uygulama için.
Geleneksel fiş bağlantısı yerine cihaz, elektrik bağlantısı için açılmasına gerek kalmadan doğrudan mevcut altyapıya entegre edilir. Bu durum süreçleri basitleştirir, garantileri korur ve tanımlı gerilim giderme özelliğine sahip sağlam bir konnektör muhafazası sayesinde zorlu koşullarda bile kalıcı olarak güvenilir bir kurulum sağlar.
DOĞRUDAN BAĞLANTININ NASIL ÇALIŞIR
RST® DIRECT’in cihaz konnektörü ve kablo bağlantılarını nasıl daha basit, daha hızlı ve daha sağlam hale getirdiğini videoda deneyimleyin. Doğrudan bağlantı, elektrikli cihazı açmaya gerek kalmadan mevcut altyapılara güvenli entegrasyon sağlar.
Avantajlarınız:
- En yüksek IP koruması — güvenilir çalışma için
- İç Waterstop — ek nem koruması için
- Modüler yapı — maksimum esneklik için
- Alet gerektirmeyen iletken bağlantısı — hızlı kurulum için
- Net pol etiketlemesi — güvenli kablolama için
ÖZELLİKLER

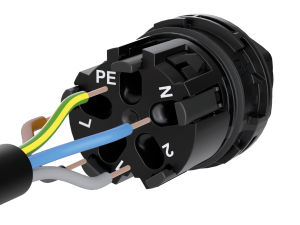

KABLO BAĞLANTISI
Kollu konfor bağlantısı, RST® DIRECT ile özellikle kolay kablolama yapılmasını sağlar — alet gerektirmeden ve zahmetsizce.
Tek ve çok damarlı 2,5 mm²’ye kadar iletkenler güvenli şekilde sıkıştırılır ve uzun vadede güvenilir kontağını korur. Bağlantı her zaman görsel olarak kontrol edilebilir ve zaman baskısı altındaki hızlı kurulumlar için idealdir — dar kurulum alanlarında veya baş üstü çalışmada bile.

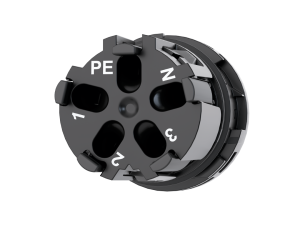

POL KODLAMASI
RST® DIRECT üzerindeki net Pol kodlaması, kablolama sırasında maksimum yönlendirme sağlar — zayıf aydınlatma koşullarında bile.
Çeşitli işaretleme seçenekleri mevcuttur ve ters kutuplama riskini en aza indirir. Bu durum IEC uyumlu kurulumu destekler ve her uygulama için doğru çözümü mümkün kılar.

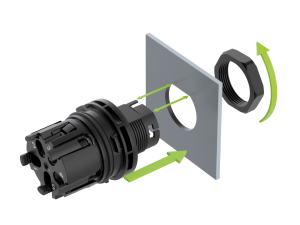

GERİYE DÖNÜK MONTAJ
RST® DIRECT mevcut cihazlara özellikle kolayca entegre edilebilir. 3 ve 5 pollu varyantlar doğrudan M20’ye hazırlanmış muhafaza geçişlerine takılır.
Bu sayede geleneksel kablo rakorlarından kullanışlı bağlantı teknolojisine geçiş hızlı ve zahmetsiz olur. Dişi üzerindeki isteğe bağlı düzlük de cihaz bağlantısının güvenli konum tespitini sağlar.

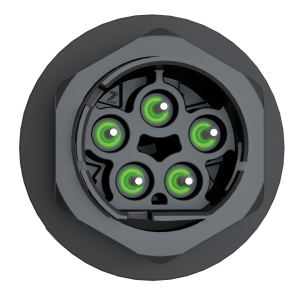

ENTEGRE CONTALAR:
KALICI KORUMA
RST® DIRECT’teki entegre boyuna su contası, boyuna su olarak adlandırılan duruma karşı güvenilir koruma sağlar — yani hasarlı veya tehlikeye girmiş kablolar aracılığıyla kablo içine giren ve kılcal etki ile bağlı yüklere yayılabilen neme karşı.
Kabloların en küçük hasarı bile bu nedenle hassas cihazları tehlikeye atabilir. Kalıcı olarak entegre edilmiş boyuna sızdırmazlık, kontaklara nem girişini önler ve güvenli, uzun vadeli korumalı bir kurulum sağlar.

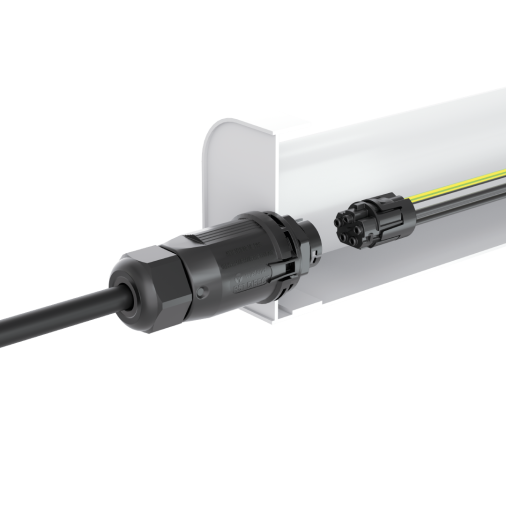

DAHİLİ ADAPTÖRLER
RST® DIRECT’ten itmeli bağlantılı iç adaptörler, özellikle esnek bir cihaz konnektörü sağlar. Otomatik veya robot destekli kablolama süreçleri için idealdir ve uygulamaya bağlı olarak hassas biçimde seçilebilir.
Farklı gereksinimler için iki model mevcuttur:
- Model 1: Pol başına bir sıkıştırma noktasına sahip iç adaptör — kompakt tekli bağlantılar için ideal
- Model 2: Pol başına iki bağlantıya sahip iç adaptör — pratik geçişli kablolama için optimal

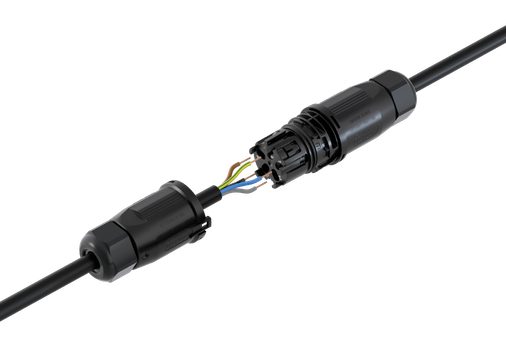

KABLO KONNEKTÖRÜ
Kablo konnektörü, uzatma, onarım ve geriye dönük montaj uygulamaları için pratik RST® DIRECT çözümüdür. Kablo kopması durumunda veya cihazların kısa kablo bölümleri aracılığıyla sonradan entegre edilmesi gerektiğinde — bağlantılar hızlı ve güvenli şekilde kurulabilir.
Bu sayede arıza sürelerini azaltan ve minimum çabayla mevcut tesisatları yeniden çalışır duruma getiren sağlam ve dayanıklı bağlantılar elde edilir.
TEKNİK VERİLER
Planlama ve entegrasyon için ilgili tüm teknik parametrelere genel bir bakış.
| Özellik | Teknik Değer |
| Anma gerilimi | IEC: 250/400 V UL: 600 V |
| Anma akımı | 16 A |
| Koruma derecesi | IP66 / IP68 / IP69 |
| Sızdırmazlık | Su geçirmez |
| Ek koruma | İç Waterstop |
| İletken kesit alanı | 0,5 – 2,5 mm² |
| Montaj arayüzü | M20 bağlantı dişi |
| Onaylar | VDE, UL |
| Renk varyantları | Siyah, açık gri |

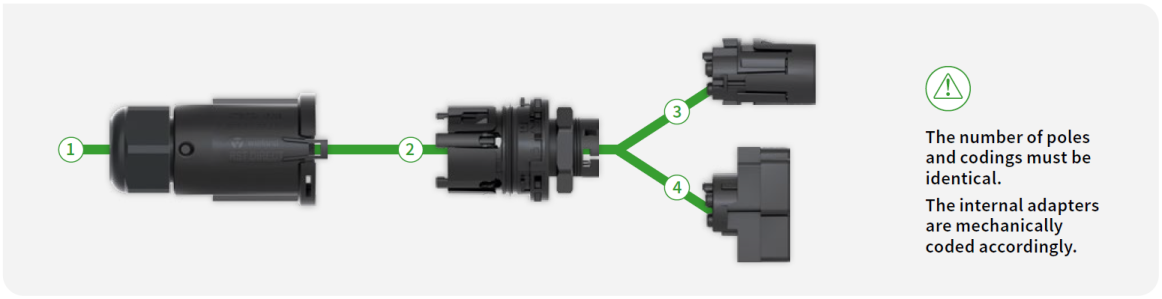

SİPARİŞ GENEL BAKIŞI
Uygulamanız için uygun modeli seçin — pol sayısı, kodlama ve bağlantı tipine göre.

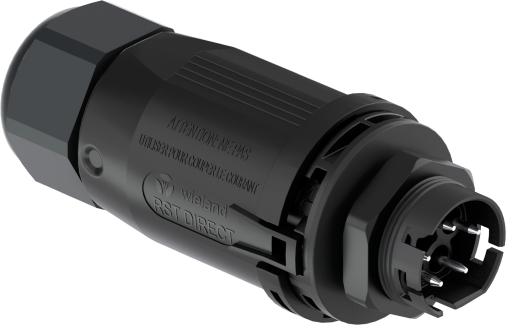

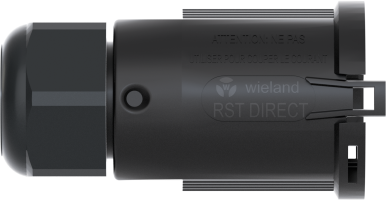

1. GERİLİM GİDERME MUHAFAZASI
| Renk | Kablo çapı | Sipariş No. |
| Siyah | 6 – 10 mm | 48.000.0100.1 |
| Siyah | 10 – 14 mm | 48.000.0300.1 |
| Açık gri | 6 – 10 mm | 48.000.0100.0 |
| Açık gri | 10 – 14 mm | 48.000.0300.0 |

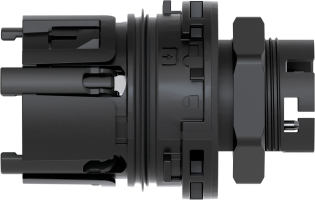

2. DIŞ ADAPTÖR M20
| Pol sayısı | Kodlama | Pol işareti | Sipariş No. |
| 3 pol* | Kod 1 | L, N, PE | 48.153.1031.1 |
| 3 pol* | Kod 2 | 1, 2, 3 | 48.153.1032.1 |
| 3 pol* | Kod 3 | 1, 2, PE | 48.153.1033.1 |
| 5 pol | Kod 1 | 1, 2, 3, N, PE | 48.152.1011.1 |
| 5 pol | Kod 2 | 1, 2, 3, 4, 5 | 48.152.1012.1 |
| 5 pol | Kod 3 | L, N, PE, 1, 2 | 48.152.1013.1 |

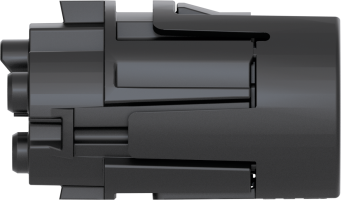

3. İÇ ADAPTÖR
– POL BAŞINA 1 SONLANDIRMA
| Pol sayısı | Kodlama | Pol işareti | Sipariş No. |
| 3 pol* | Kod 1 | L, N, PE | 49.153.0031.1 |
| 3 pol* | Kod 2 | 1, 2, 3 | 49.153.0032.1 |
| 3 pol* | Kod 3 | 1, 2, PE | 49.153.0033.1 |
| 5 pol | Kod 1 | 1, 2, 3, N, PE | 49.152.0011.1 |
| 5 pol | Kod 2 | 1, 2, 3, 4, 5 | 49.152.0012.1 |
| 5 pol | Kod 3 | L, N, PE, 1, 2 | 49.152.0013.1 |
4. İÇ ADAPTÖR
– POL BAŞINA 2 SONLANDIRMA
| Pol sayısı | Kodlama | Pol işareti | Sipariş No. |
| 3 pol* | Kod 1 | L, N, PE | 49.253.0031.1 |
| 3 pol* | Kod 2 | 1, 2, 3 | 49.253.0032.1 |
| 3 pol* | Kod 3 | 1, 2, PE | 49.253.0033.1 |
| 5 pol | Kod 1 | 1, 2, 3, N, PE | 49.252.0011.1 |
| 5 pol | Kod 2 | 1, 2, 3, 4, 5 | 49.252.0012.1 |
| 5 pol | Kod 3 | L, N, PE, 1, 2 | 49.252.0013.1 |

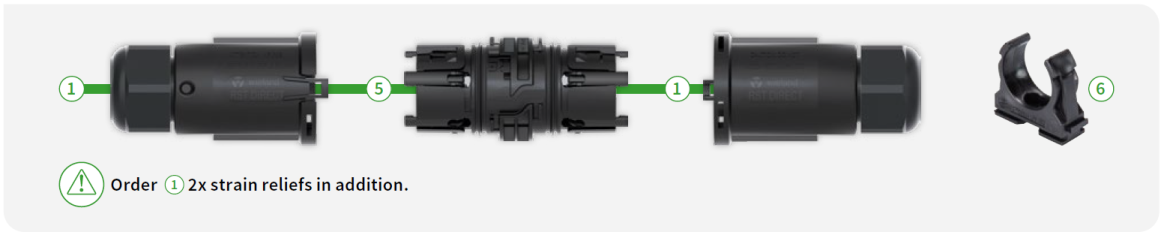

SİPARİŞ GENEL BAKIŞI

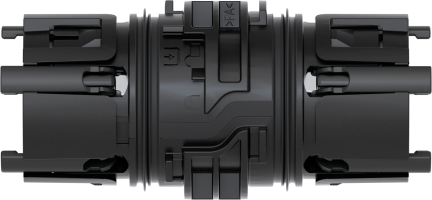

5. KABLO KONNEKTÖRÜ
| Pol sayısı | Kodlama | Pol işareti | Sipariş No. |
| 3 pol* | Kod 1 | L(1), N(2), PE | 48.151.0030.1 |
| 3 pol* | Kod 2 | 1, 2(N), 3 | 48.151.0034.1 |
| 5 pol | Kod 1 | 1, 2, 3, 4(N), PE | 48.151.0010.1 |
| 5 pol | Kod 2 | 1, 2, 3, 4(N), 5 | 48.151.0014.1 |
6. MONTAJ KELEPÇESİ
| Tip | Sipariş No. |
| RST® DIRECT kablo konnektörü için 32 mm montaj kelepçesi | F0.000.0056.4 |
Daha fazla bilgiye ihtiyaç duyuyor musunuz? Lütfen uzmanlarımızla iletişime geçin.
Telefon: +90 216 366 3785
